TS250続き

急に寒くなりまして活動がノロくなっておりまが
コツコツ仕事を
最近は金山でらくださんの外注仕事をしております

TWの電装修理やバルカンの車検整備
Jogのスタッド抜きやSRの車検
やっぱ古巣は仕事しやすい

そして先生のハスラー
色々チェック、、、

キックペダル固着、キックすら出来んのかい。。
バッテリーも、、乙。

分解して組み直し、ちょースムーズに!
どんどん裸になってゆくww

電装は70年代の純正6Vですが
まずは純正の点火と充電システムを理解する必要があります
これは純正のレクチファイヤオンリーなので
半派整流の6V、マグネット式ポイント点火ですな

うん、間違いない。
セル無しの2stなので充電回路としては十分で
コストも安い半派整流が採用されてますが
今は2014年、現代の交通事情に合わせたい所。

半派整流6Vの悪い部分は独立したレギュレーター
が付いていないので
レクチファヤーでDC化された電流がバッテリーに直で入ります
バッテリーがレギュレーターも併用しておりますので
バッテリーの性能が落ちると電圧を6Vで制御出来なくなり
バシバシと電球が切れはじめますwww

全派整流12Vにするのが理想ですがコイルの巻き直し
からになるので半派整流12Vでレギュレーターを付けましょう
セル無しの2stならコレで十分充電出来ます。

古い6V車で12V化してさらにHIDやら色々ハイテク化したい場合は
全派整流にして容量のあるバッテリーを積まないと無理です
後はコイルがどれだけ発電効率良く巻けるかの問題ですね

もう裸じゃんww

まあよろしくない部分はいっぱいありますが。。。

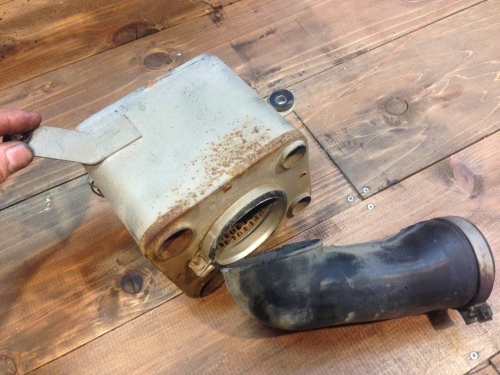

インシュレーターもパックリ。。
エアクリーナーの意味ないぞ!
外したらちぎれたwww

マフラーも外したらガスケットがおかしのようにボロボロと。。。

2stは吸排気が大事なのに。。

丸裸になりましたが大体全部見終わりまして
後はどこまで直すやら。。。

先生お金有るんかしゃ〜〜ん(健ちゃん風)
