ハンバーガーとスタジオ

ビッグベンダイナーに行ってきました
オーナーのBENくんは同世代でおもろいです
西区の比良にあるダイナーで
今限定の比良ノワール(すぃーつ)があったよw

バイク乗りにはやはりダイナーですな

そして三島部長がモゾで財布を買うのに同行ww
像皮の財布にビビっときたようです
あんた像なんて好きだったっけ。。。
そして久しぶりにらくだのスタジオでドラムセッションを
最近はハラマニヨンズでギターばかりだったので
超絶ターヘードラマーに。。。

そんなこんなで遊んでばかりいるとののえさんに怒られるので仕事をw

ST90の続きでサクサク組んで行きましょう

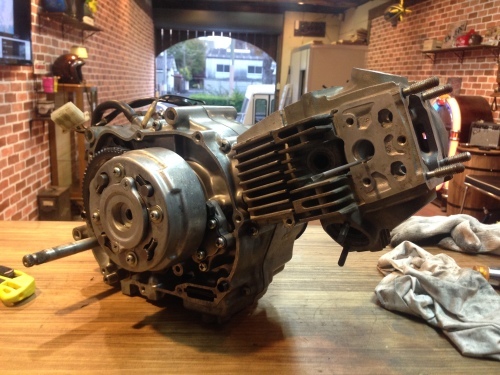

ピストンとシリンダーに〜
ヘッドも組んで〜
バルタイも合わせて〜

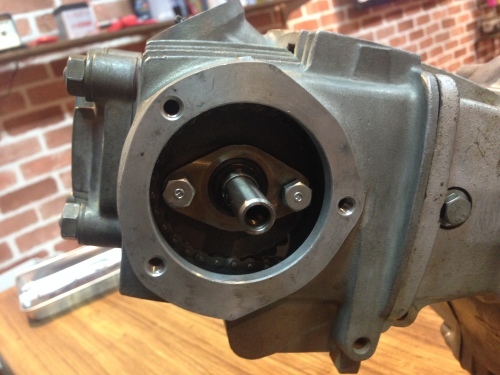

カムチェーンテンショナーが手動調整
なのでここである程度張っておきま〜す

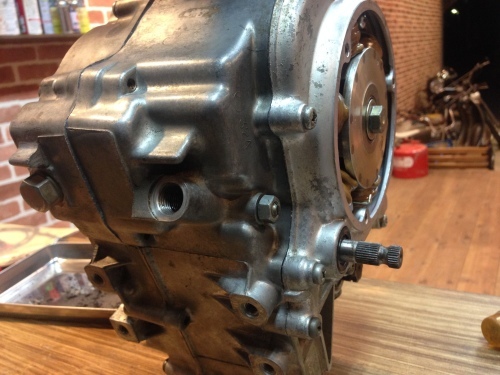

んで、現行の4MINIと違うのがココ

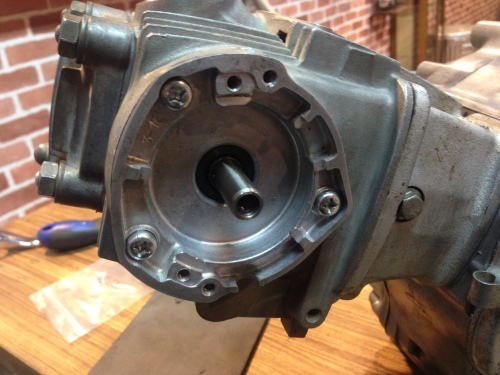

ポイントが収まるタイマーカバーが
ヘッドに付いておりますね〜

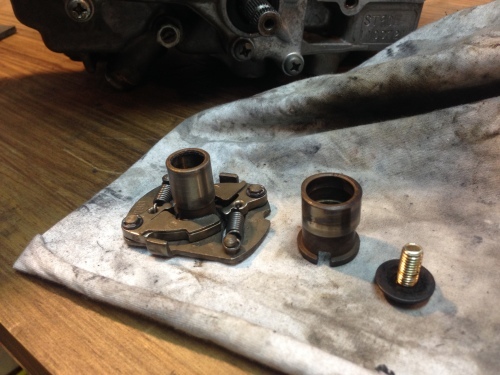

まずはガバナーを分解清掃してグリスアップ
機械式の進角装置ですね
カムシャフトの回転が早くなると遠心力で
ガバナーが開いて点火時期を早める装置です
注意点はグリスを塗りすぎない事ww

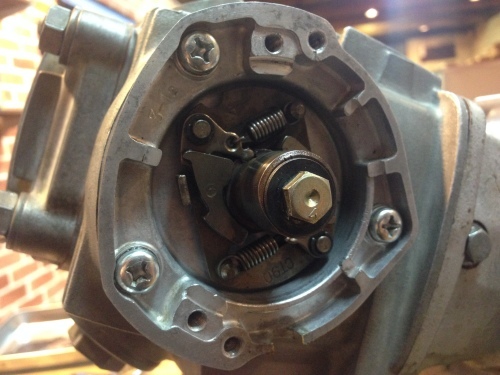

付けた図、手で回してガバナーが開けばOK

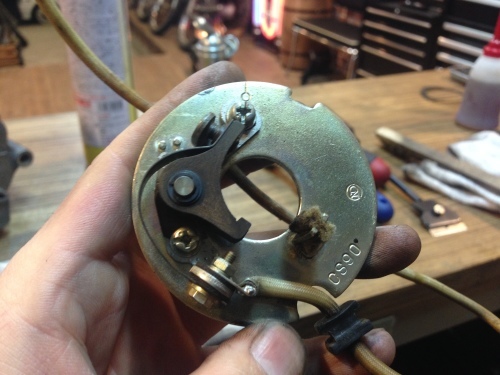

そしてコンタクトブレーカー、
はい、カッコつけて言いましたww
要はポイントです

基本はベースプレートのマークを合わせた位置に付けて
タイミングライトで図りながらポイント接点の
取り付けネジでFマークに合わせます
正位置が出たらべースプレートを動かして
進角を早めたり遅らせたり出来る仕組みですね

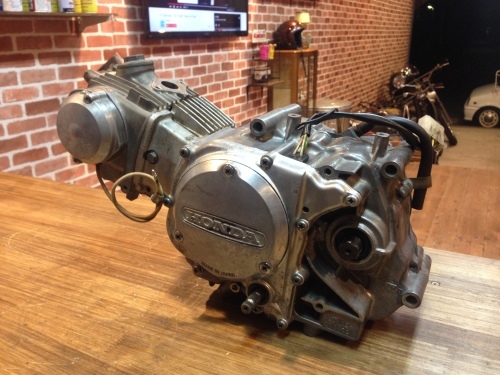

カバー類を全て組んで無事完了
車体に積んで動かしてみるのが楽しみですな〜

と、思ったんですが先にエンジン修理の仕事がww

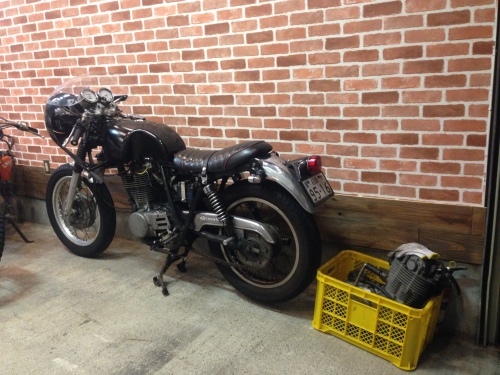

ロケットカウルのSR400
残念ながらこいつも腰上OHです
ああ〜サクサクやらねば〜
