ZOOMERエンジン修理

雨ですなぁ〜
今日はマイティDAXのシートが破れてるので
張替えてもらおうと思い新瑞へ、

新瑞シートのオーナーはサッカーの岡田監督にそっくりでし
僕の中では岡田ジャパンと呼んでおりますw

早速岡田ジャパンに破れたシートを見せると
コレ、シートベース割れとるよ。。。

が〜〜〜ん
全然気づかんかった。。。

チキチキには溶接機が無いので
困った時はあの人へ、、、

そう、ののえさんの店ですw

お〜〜いいよ〜自分で溶接しや〜といざ作業開始で、
200VのMIG溶接機を使わせて貰ったんですが
なんとガスが無い。。。

いいんす、いいんすよ!
無理やりバチバチ補修して完成。
ののえさんあざま〜っすwww

んで、又もやらくださんからエンジン修理の依頼が

ZOOMERです(ズーマーと読むのです)
若者に人気の50ccスクーターですが
こいつがアメリカでも人気でしたww

4サイクルエンジンになったおかげで若者はオイル交換など
する筈も無く、エンジン故障率激高のスクーターに御座います。。。

相変わらず僕はエンジンを降ろす作業が嫌いです。

だってメンドク○い、、、

いかんいかん。。。

下ろした!
やれば出来る、楽勝ですw

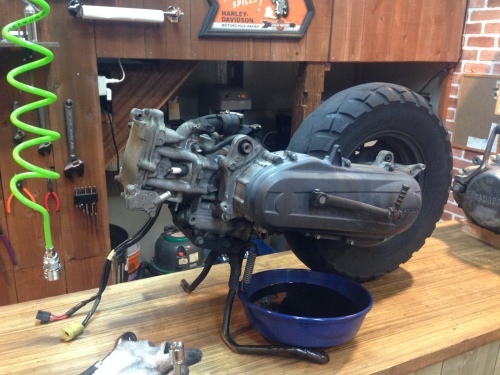

こいつが下ろしたダメダメエンジン。
ホンダの現行でも使われてる水冷4サイクル単気筒
ズーマーやトゥデイ、バイト、クレアスクーピーなんかも
基本設計はおなじですね

エンジンは普通に掛かって走るのですが
クランクのゴロゴロ音が酷い、、、

まずはラジエター外して〜

プライマリーも開けて〜

あ、プーリーの中のウェイトローラー(画像右の白い6個有る物体)が乙です

乙とはその部品が消耗しきったり大破して終了、
お疲れ様でしたの意。

今までよくガンガリましたと敬意を込めて。。。
ウェイトローラー、、乙。

そしてウォーターポンプも外して〜
50ccスクーターで水冷なんて贅沢だw

ヘッドカバーもめくり〜
き、汚い。。

ヘッドも外しましょう
以外に状態は悪くないぞww

そしてフライホイールを外しますが
ホンダの特殊工具を使います(黒い十字のやつ)
特殊工具、そう、カッコ良く言うなればSST!!

ちょうどつい最近、三島くんが店に来た時に
このSSTを見て

コレ、何に使うの!?と聞かれたので
教えてあげよう

こうやって使うwww

フライホイールプーラーという道具w
そんだけですがコレが無いと激しく困るw

さらにステーターも外して

ちょー汚い。。

ここまで外したらエンジンとプライマリーを
分離しましょう

小さいもんですね、これがクランクケース
このホンダのエンジン、何が凄いって

シリンダーがクランクケースと一体に御座いますw

そう、シリンダーが焼き付くとクランクケースごと
交換になるとゆう。。。

一体で作れるホンダの技術と精度は素晴らしいと思いますが
修理に影響が出る作りはイマイチかと。。。
機械はいつかは壊れる物ですからな〜
んで、クランクケースを上下に割ります
ガバッとw

何だかグロイ物みたいですがこれがクランク
にゅるっと抜きとります

出ましたw

ピストンとシリンダーはOKですが
クランクのサイドベアリングが両方共に乙です
ちなみにこのサイドベアリング、
交換不可ですww

クランクAssyで交換なんですW
クランクAssyが以外に安いんでOKですがね〜
そしてこの故障の全ての原因はコイツにあります
クランクの脇に有るオイルポンプ

ポンプを回すギアのシャフトが折れておりますW
オイルポンプギア、、、乙。

ギアとシャフトは一体でプラスチック製(三島くん風に言うとぷらってぃっくw)
オイル交換を全然しないとオイルに混じったスラッジやゴミが
オイルポンプに噛み込みます

スラッジやゴミを噛んで回らなくなったポンプを
プラスチック製のギアが回そうとするので
ギアのシャフトが折れるんですね。。

バイク乗りの皆さん
オイルはまめに交換しましょう
車もかw
