サベージエンジン修理続き

今日は日曜日、みんな休日ですな〜
僕はラクダの社長と修理車両の引き取り回りw
引き取り配送はまとめて動いた方が効率よろし
またビッグスクーターの修理が入りましたが
多いなぁ〜スクーターの修理www

さて、サベージエンジンを勧めましょう
バルブを洗浄チェックして〜

前回洗浄しといたヘッドにはめ込んで

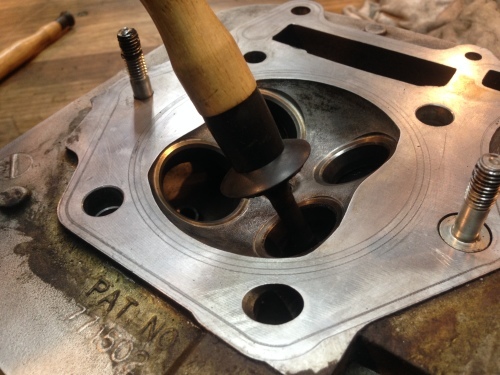

タコ棒で擦り合せます
バルブフラッパーとゆうエアーツールがあれば
一瞬で終わる作業なんですが

僕は手でやります。。。
アナログ人間なんでw

んで、4本あるので作業は×4で御座います

擦り合せが終わったらもう一度洗浄してから

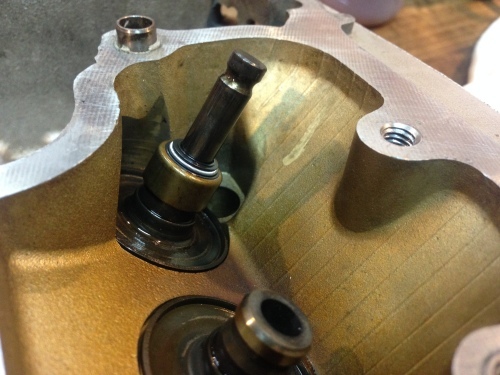

新しいバルブシールを組み込みます

このシールがダメになるとオイル下がりがおきて
マフラーから白煙ぼーぼーになりますw

シールを付けたらバルブスプリングをはめて、

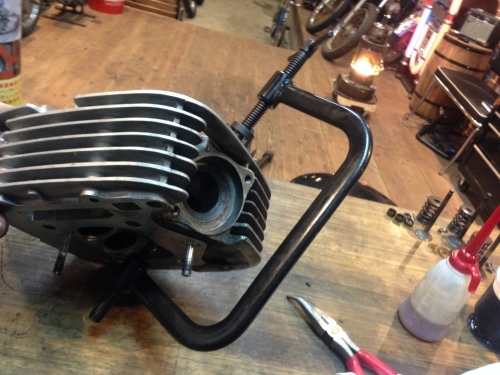

バルブスプリングコンプレッサーでバネを縮める

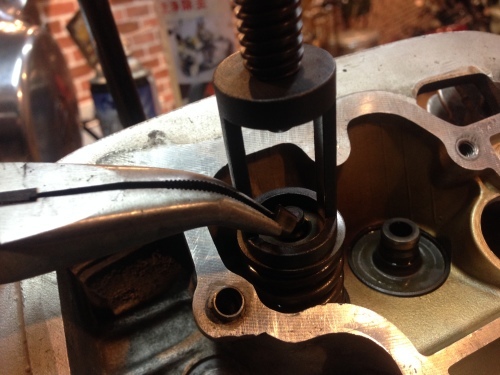

バネを縮めたらそこにコッターピンを二つ組み込む

コッターを付けたらスプリングコンプレッサー
を外せばばバルブの組み込み完了

この後バルブの頭を小突いて動かすと
バルブとコッターの座りが安定します

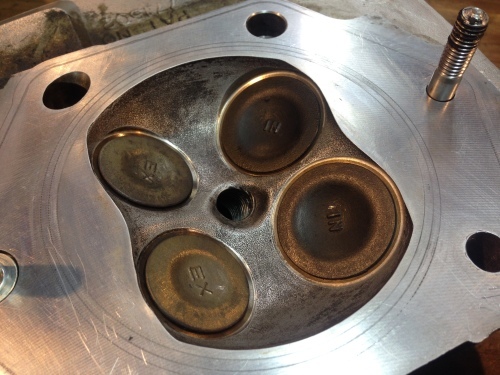

バルブは4本あるので
一連の作業×4回

16バルブとか泣きそうだでしかしwww

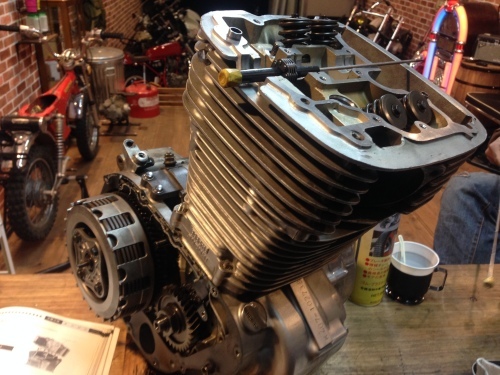

これでヘッドが出来たのでシリンダーの上に載せる

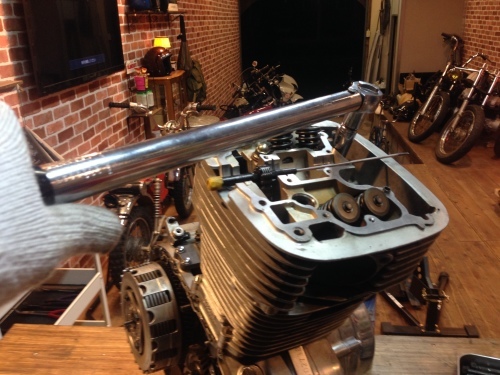

そしてトルクレンチで締め上げる

おお〜出来てきぞw

今度はカムシャフトを組みますが
バルタイを取る為にピストンの上死点を出して

カムスプロケの位置はココ

これでカムシャフトもセット完了
テンショナーは構造上最後に組みます

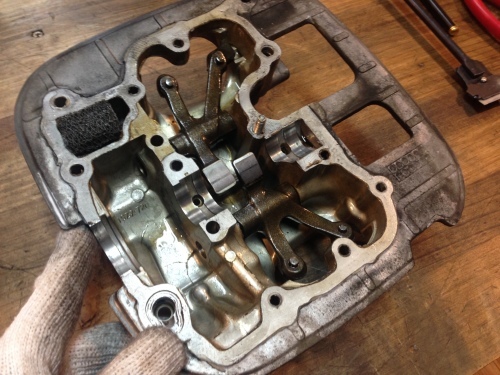

お次は上にかぶせるロッカーBOX

ロッカーアームの片方が段付きしてたので
新品に交換しやす

奥が新品、手前の頭が段付きの線、わかるかな?

ロッカーBOXにガスケットは無いので
液体ガスケットをヌリヌリしてヘッドに載せる

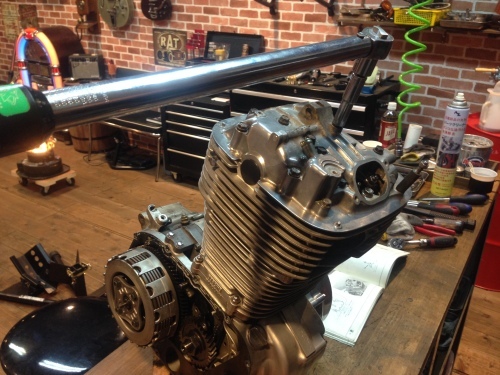

またトルクレンチで締め上げます

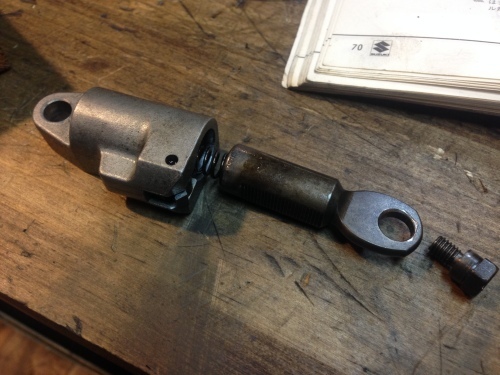

そして最後にカムチェーンのテンショナーを付けます

カチっとなw

うん、良いですね

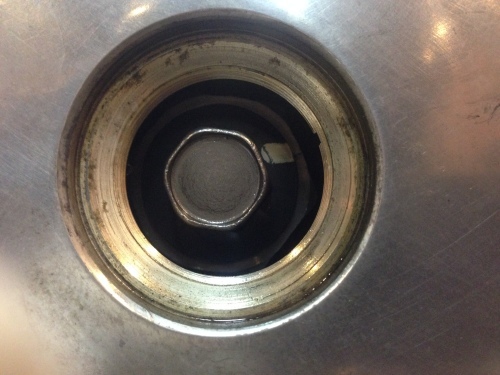

自動調整なので付けてからクランクを数回廻せば位置が出ます
エンジン分解前はテンショナーが飛び出してましたが
カムチェーン交換でピシっと貼れました
よしよし

もうここまでくればムフフですよ

もら

もろ

もろ〜〜たでw

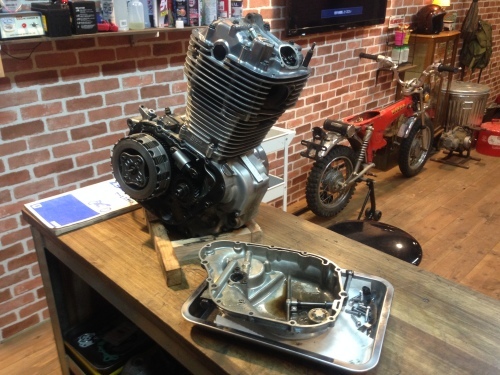

後はクラッチカバーをはめてからタペット調整で
エンジン修理完了

松本さんもう少し待ってて下さいね〜w
