マグナ250修理

あぁ〜〜またアメリカに行きたいな〜
ぽかぽか陽気の下でのんびりしたいなぁ〜〜

現地でHOTRODでも買ってルート66をデロデロ走ったり〜

爽やかなビーチでハンガーガー食って
ゴロゴロしたいなぁ〜

安いトライアンフとか買って帰ってきて
日本で乗り回して
いいだろ〜ってやりたいなぁ〜〜w

最近は日々そんな妄想をしながら仕事しておりますがw

ようするに早く夏になれと。。。寒過ぎるw
141くんも帰ってきたナックル乗り回してイケイケだしww
夏は誰か一緒に行きましょう。。。USAにw

そして現実へ。。。

マグナ250修理でごわすw
FORZAの前に緊急修理で入りましたので先にやろう

症状はエンジンの始動性も悪く常に片排。
プラグもダメですねこりゃ

原因はキャブだと思いますので分解〜

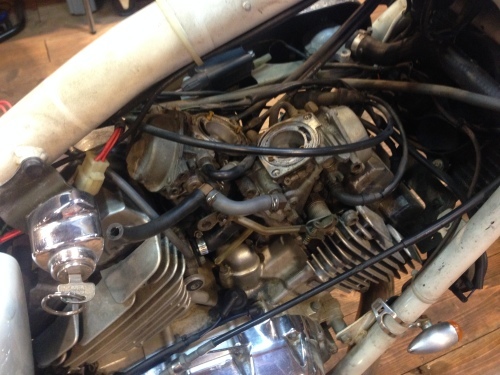

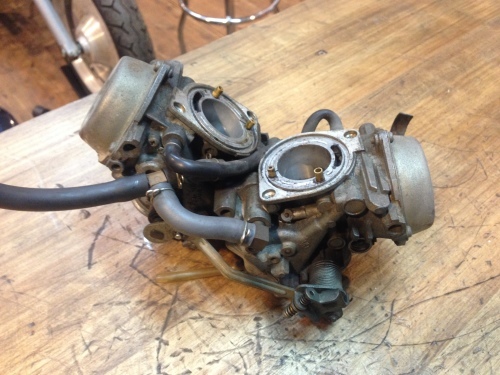

キャブレターを車体から取り外して

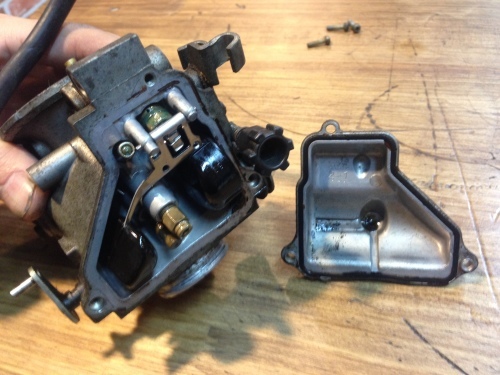

フロート室分解
汚いです、フロートバルブが腐ったガソリンで
動きが悪いです

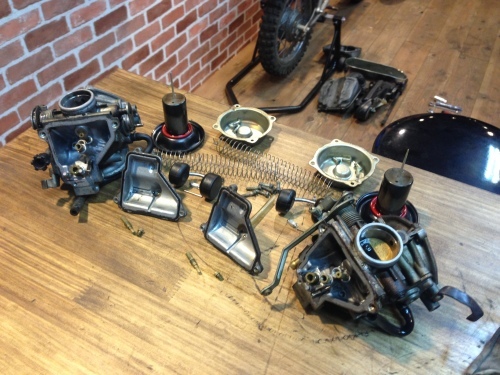

とりあえずテキパキとキャブ分解
マグナは二つのキャブレターが引っ付いてますので
作業はまた基本的に×2です

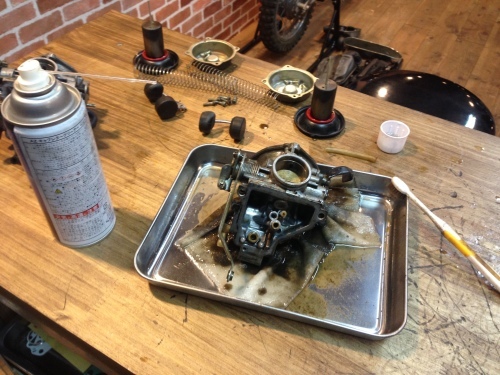

ジェット類は漬け置きしながら
ボデーやフロートチャンバーはゴシゴシ洗浄〜

休憩w

寒みぃ〜っすwww

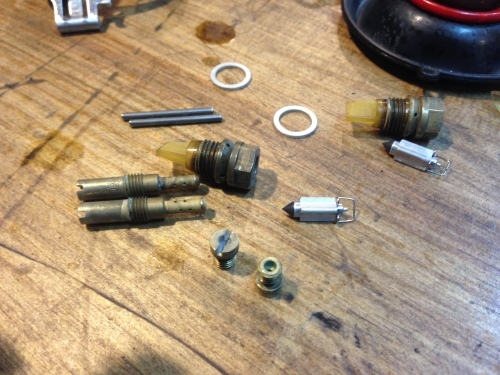

これがジェットとフロートバルブ
シルバーの短い鉛筆みたいなのがフロートバルブ
その受けになるのがバルブフロートw
名前ひっくり返しただけw

今回の症状はオーバーフローなんで
この部品が修理のキモな訳ですな

交換する程ではなかったので洗浄して組み付け

そもそもの原因を言えば
このバイクは乗らなさすぎたのが原因ですw

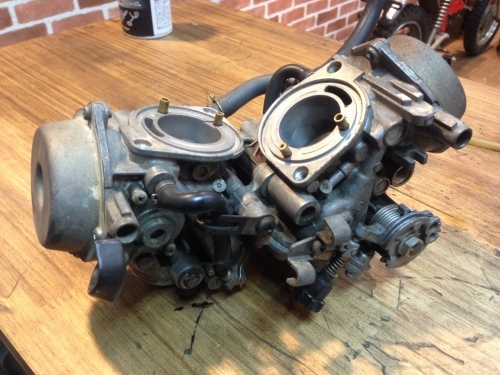

そして組みあがったキャブどうしをドッキング

こうゆうタイプのキャブはスロットルのリンケージを
外さないとばらせません
洗浄して組み上げると構造上、必ず同調が狂います

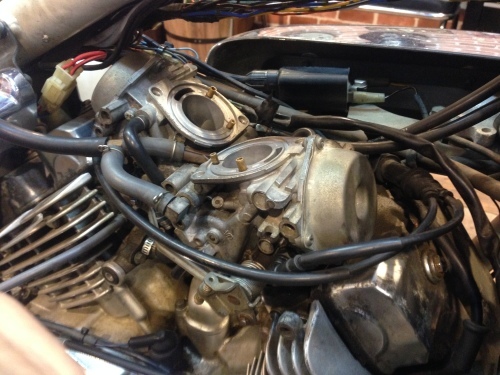

車体にキャブを組み付けたら
点滴等で燃料を送ってエンジンを始動させて
スロットル開閉度の同調を合わせねばならんのですね

スロットルリンケージを外さずばらしても
狂い安いので必ずやりましょう

ホンダが多いですがSTEEDとかマグナとかVT系はみんなそうですね
並列に並んでるキャブはいいんですけど
V型に並ぶキャブは要注意ですぞ

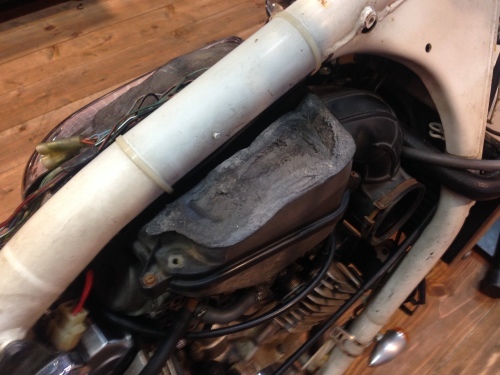

そしてエアクリをはめてから
タンクを付けて家に帰るw

だってもう夜遅いしw
マフラーうるさいんで近所迷惑だし〜ww

そして翌日は試乗
ばっちり調子ヨロシ!!

ヨカッタヨカッタ

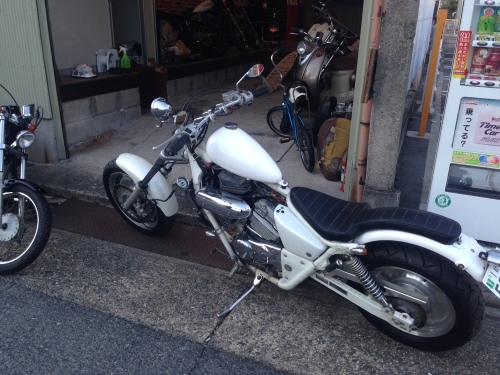

しかしこのマグナ、フェンダーステー付いてないけど。。。
いいのかなwww

次はフォルツァ〜次はフォルツァ〜
