SR400修理


先日はなよとののえさんと3人で
岡崎の河川敷にオフロード遊びに行きました
そう、1年振りの2ST会ですw

写真は無いですが道中僕のポニー(バンバン90)が壊れたw
最近バイク運が無いですwww

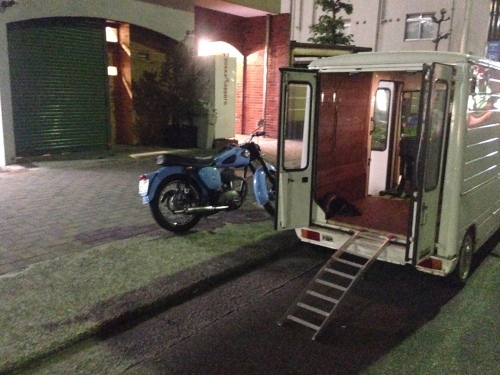

さらい前ですが服部団の団長に呼び出されてOM'sへ。。。
団長のバイク修理で引き上げにw
団長命令は絶対に御座いますwww

この修理はまた後日。

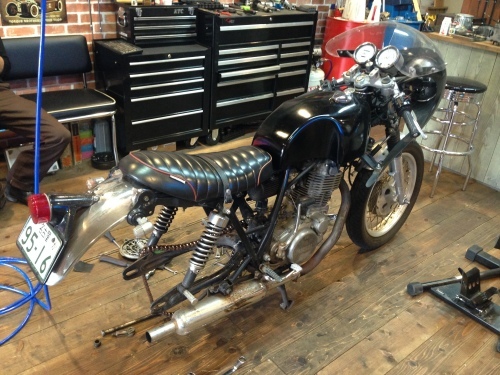

そして今回はSR400の修理
オーナーはZUTAZUTASとゆうパンクBANDのボーカルです
熱いですw

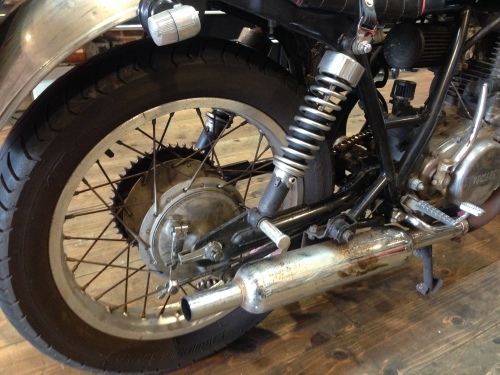

リアの足回りがガタガタなので整備をば

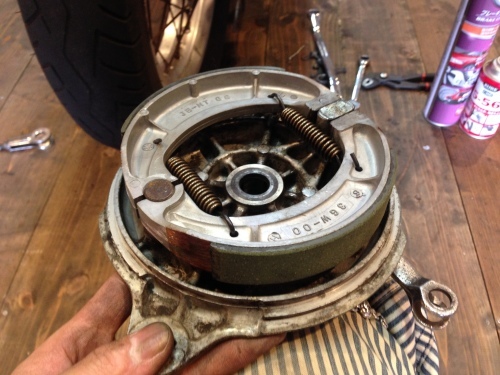

ブレーキシュー乙w

ブレーキカムも固着してました
よく乗ってたな。。。

全部洗浄してグリスアップ
ブレーキシューも新品ですがヤマハ純正は高かったw

ホイールも洗浄してセット、
ブレーキはシャキっとしましたw

そして伸びきったチェーンも交換
古いSRなんでチェーンサイズは530です

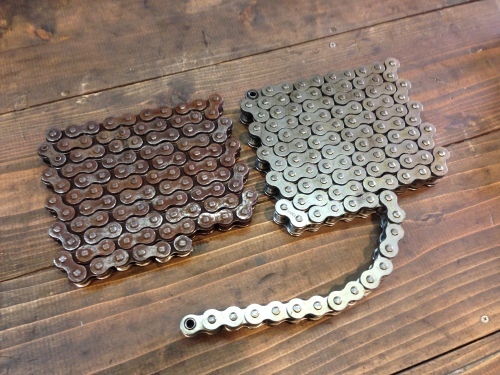

左がお古で右が新品
新品は必要な長さでカットしないといけません

まずはカットするピンの頭をベルトサンダーで削ります
これをやらないとチェーンカッターが壊れ安いですw

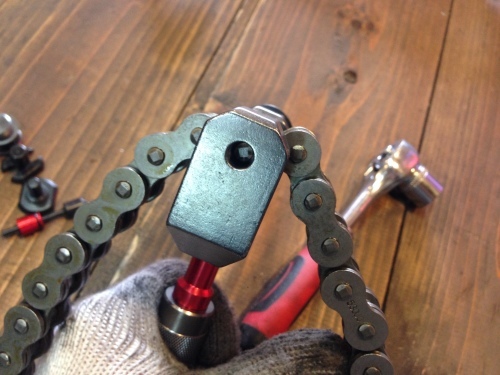

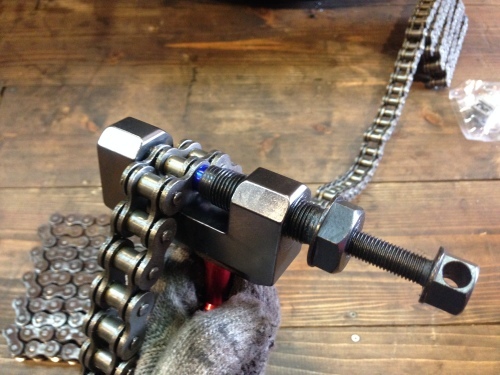

チェーンカッターにチェーンをセットして
ハンドルを締め込む

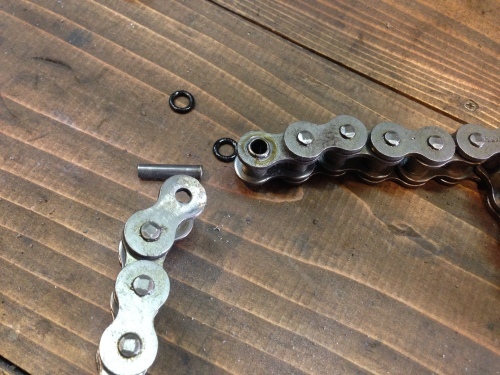

ピンが抜けてきました

無事にカット完了

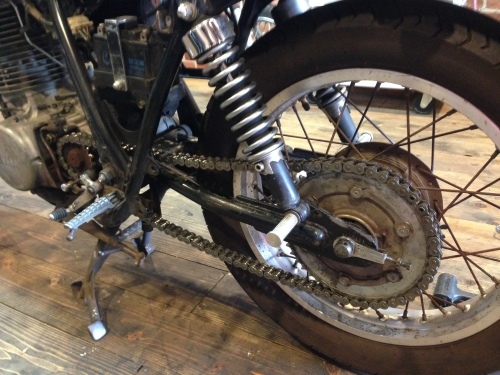

丁度良い長さになったチェーンを車体に掛けます

今度はチェーンを繋がないといけませんので

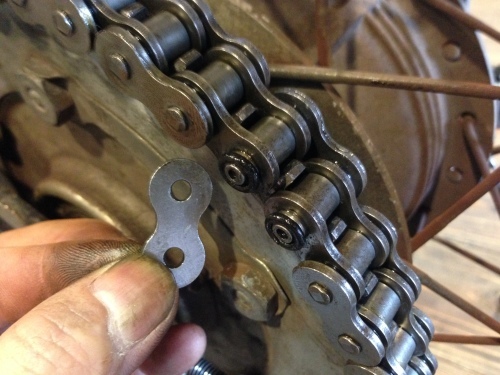

付属の1リンク分のコマを取り付けます
今回はOリングの圧入カシメタイプ

やりにくいので位置をずらしました

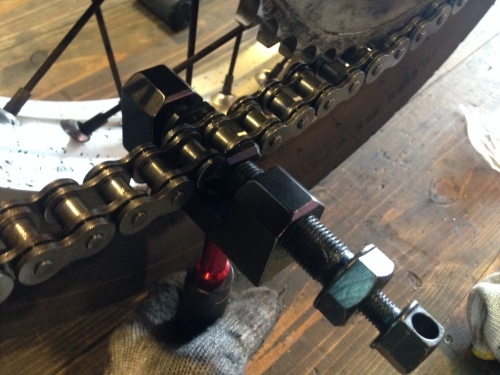

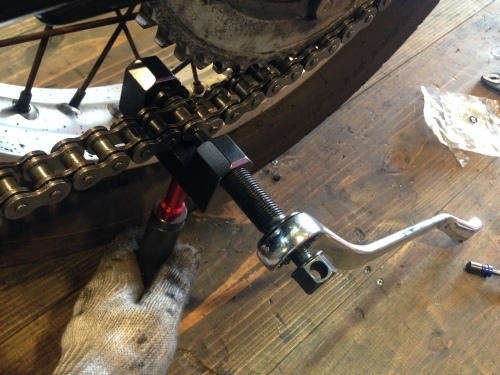

Oリングを挟んだらチェーンカッターを使って
プレートを圧入します
ここは締め込み過ぎも注意

圧入が完了したら
ツールのアタッチメントをカシメピンに交換して
リンクのピンをカシメます

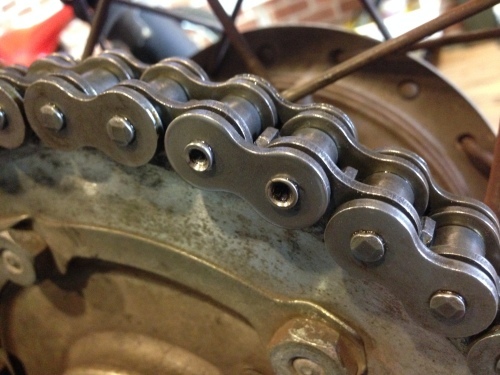

これが完了の図
外側のプレートが外れないようにピンの口を広げるのです
カシメ過ぎるとピンが割れますので慎重にw

試乗チェックして無事に納車完了

後ろに居るのは三島部長w

GWですよ。。。部長www
