マイティ続きと最近

前回途中まで組んでクラッチをマニュアルにして〜!って、
とこでSTOPしてたマイティDAX

部品を調達しましたw
現行の横型エンジンと違うので手に入りにくい
用意出来たのは手前のSL90のジャンククランクケースww

必要な部品を頂戴して奥のマイティのエンジンに移植します

これがドナーとなるSL90のエンジン
マイティDAXはST90なんで共通のエンジンは
70年代のCS90、CL90、SL90、MD90、の4機種

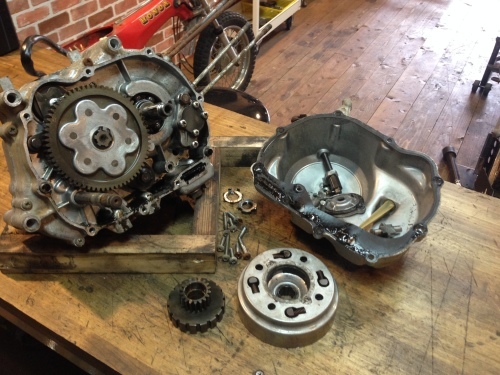

まずはクラッチカバーオープン

ヨカッタちゃんと中身入ってたw

奥がST90の遠心クラッチで
手前がSL90のマニュアルクラッチ

左のドリブンギアで一次減速比が決まります
STとSLは共通サイズでしたよ

SLのクラッチを分解してみたw

んん〜〜程度良し
長い事使われてない様子だでしたが
フリクションプレートも良好で
軽ぅ〜く表面をペーパーでさらってから
オイルを浸しながら組み治します

シフターシャフトもマニュアル用に組み替えて
クラッチも装着!

やっとマニュアルになった〜

国内モデルのマイティはこれが純正なんですがwww

続いて腰上に参ります
まずはシリンダースタッドを4本立てる

ピストンは国内マイティの良品を調達しておいたので
オイルに浸して組みます

シリンダーをスポッとなww

ええんでないでしょうか

続いてヘッドワークに

ヘッドの洗浄まではやっておいたので
バルブの擦り合せをクリクリとやる

夜中に考え事しながらこれやるのが結構好きww

考え事とゆうか妄想です
今年の夏は海に行って〜BBQして〜釣りして〜
とかねwww

妄想しながらヘッド完成w

バルブシールは新品に変えてから
ロッカーアームまで組み込んでおきます

CS系のエンジンはこの段階でカムシャフトは
組んではダメなのです

そして出来上がったヘッドを載せます

この時にカムスプロケットをカムチェーンに掛けて
ヘッドの中に仕込んでおく事、
現行の4MINIと違ってカムスプロケの外側から
カムシャフトを差し込む構造です

んで、ヘッドカバーを被せてトルクレンチで締め上げます

出来やした
ここでカムチェーンのテンショナーと
タペットクリアランスを調整して
後は細かなカバーを被せればエンジン完成です

エンジンは一つ一つの部品に
異常が無いかをチェックしながら慎重に組むので
結構神経を使うんですねw

うぅ〜〜疲れるぅ〜www


あ、それから団長のBSAですが
団長が国産現行車への乗り換えを検討し始めたので
欲しい方がいれば売ろうかとw
(団長が売れと言えば売らねばなりません。。)

安売りはしたくないみたいなので
真面目に欲しい方がいたらどうぞwww
