ハスラー(TS250)とマイティDAXのミッション



今日は、、、

カリスマウェブクリエイター?
スーパーマルチウェブクリエイター!?
名古屋のハイパーマルチウェブデザイナー??
の141さんのバイク、TS250ハスラーの引き上げに。


き、汚い。。。
ウォークスルーバンに積み込みますが
放置されたハスラーは汚ねぇっス。。。



ヨイショと積み込んでタイダウンで固定。
このウォークスルーバン、よくバイクなんか乗るの!?って聞かれますが
以外に載ります

アメリカンはホイールベースが長いんで厳しいですが
シングルやオフ、ネイキッドなんかは結構いけます


積み込むとこんな感じに。


入り口がタイヤで塞がれるので運転席の窓から飛び乗るのがデフォ。。。


そして客人はこうなるwww

カリスマでも何でも無い気がする。。。


運転中もこうなります。。。
隣りにタイヤ、、、そのうちおまわりさんに止められそうww
無事に店まで運べたので一通り点検整備ですね~


そしてマイティDAXの部品が手に入ったので着手。
CS90のミッションは無理でしたがMD90(郵政カブ)のミッションが手に入ったので交互性のチェックを

カウンターシャフトは共通、1STギアーは1丁サイズが違うだけで交互性有りですな


メインシャフトは1STギアがひっついてるのでシャフトごと入れ替えでOK


そして組上がったミッションがコレ
2ND、3RDは共通のなので1STのみマイティはLowギアードなんですねぇ
MD90と同じギア比にしたので修理ついでに街乗りは乗り易くなります


おーこれで治ると意気込みクランクをはめてセンターガスケットを付けたら

ガーーーーン。。

ガスケットが合わないww
このガスケットKIT、CS90CL90ST90て書いてあるのに。。。
まーこうゆうの普通にあるあるです、今度ガスケットでも作るかww


んで作業STOP。
今日は三島部長が来たり870と恵那っ子が来たり、近所のじいさんが店のぶっ倒れたり、
救急車呼んだり、俺じゃねぇよ!ってなったりwww詳しくは141くんのFB参照。。

色々あって腹が減ったから前から行ってみたかった
近所のTERUドックさんに皆で行ったのです。
柳原商店街にあるホットドックダイナーでこれが中々まいうー!


ホットドック喰いながらブリバリ仕事してる風なカリスマ。

さすがっス。。。


あ、そのカリスマ141くんからアヤナスのビックリ万シールみたいなの貰いました!
全部コンプリートするとなんか良い事あるらしいよwww
[PR]
by chikichiki1113 | 2014-11-09 01:55 | エンジン修理 | Comments(0)

ヴェクスター150 エンジン続き

ヴェクスターエンジン修理の続きで〜す

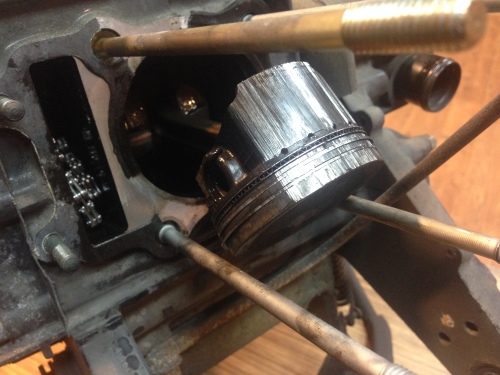

NEWピストンとシリンダーが手に入ったので進めていきます
純正シリンダーが以外に安いんですね〜

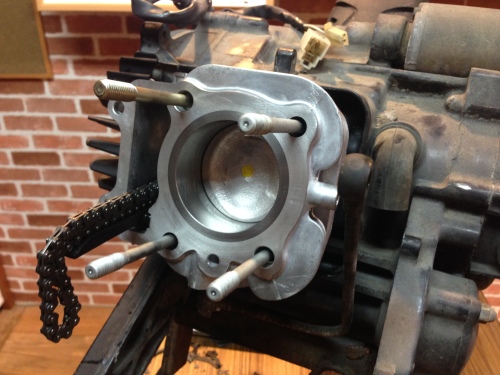

シリンダーにオイルを浸しておきます
さすが国産純正、ホーニングまで綺麗にしてありますね

テキパキと組み付けますよ

ヘッドもついでなんで掃除してバルブは擦り合せておきます

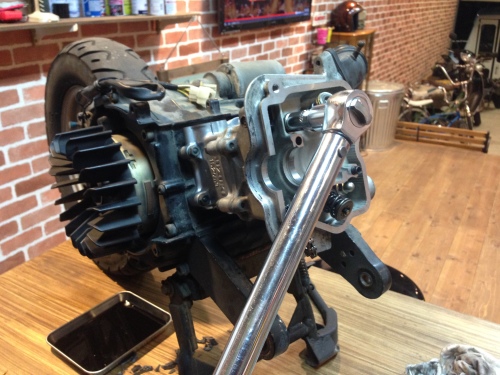

ヘッドも載せてトルクレンチでヘッドを締め上げまーす

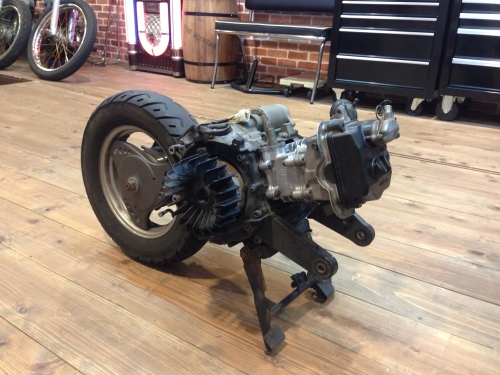

スクーターってエンジンスタンド無くても
エンジンが自立するんでいいですよね〜
すげーやりやすい

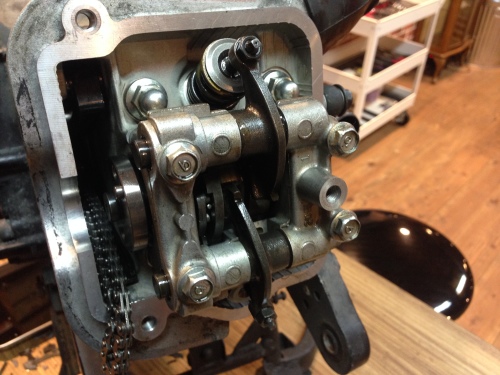

カムシャフトとロッカーアームも組みます
オイル切れですが先にピストンが焼き付いたので
ヘッド周りはダメージ無しです
よかったね〜

バルタイも合わせて蓋を被せれば組み付け完成です

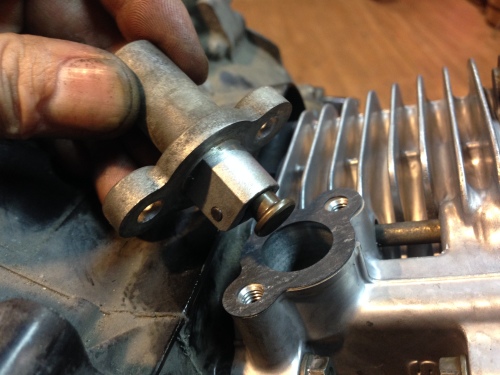

最後にカムチェーンテンショナー
今時の国産は殆ど自動調整ですが
組み方を間違えると意味が無いですwww

テンショナーを手前いっぱいまで引いておいて組み付け、
バネと共にボルトを押し込んで組みます
フライホイールを数回回転させるとテンショナーが
押せるとこまで押し込む方式ですね

エンジン完成で御座います

エンジン組むよりめんどいのが
スクーアーの積んだり降ろしたりwww
何個ネジあんねん。。。

無事にエンジン始動、異音等なく元気に復活しました
スクーターの原付二種はほんと便利ですよ
街乗りには最高で一度経験すると辞められなくなります
通勤バイクを検討の方、125クラスのスクーター
チヨーおすすめです!












[PR]
by chikichiki1113 | 2014-11-07 16:35 | エンジン修理 | Comments(0)

さよならSCHWINNとヴェクスター150

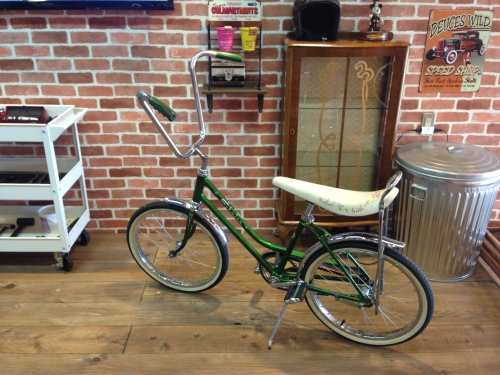

カリフォルニアで乗り回した愛着いっぱいのシュインが売れてしまいました
さ、寂しい。。。
発送しないといけないので運送会社に電話して確認
自転車なんて発送した事ないけど280サイズ以内なら
梱包すれば出せるらしいとの事で

全力で梱包しましたwww

これでいいのか、、、!?

これは怒られるヤツかもwww
後は運送会社さんに任せよう。

そしてまた修理依頼、
走行中に異音と共にエンジン停止との事で
まずは診断しましょう

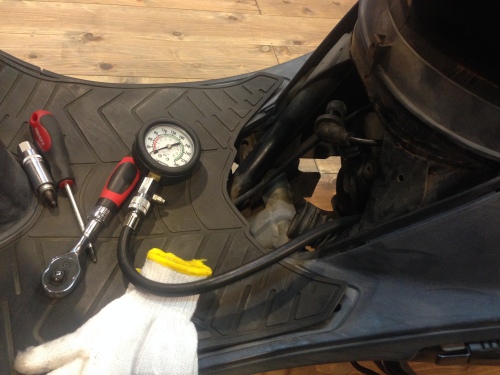

圧縮測定の結果は

1,5Kg、、、

アウトですwww、オイルも入って無いし。。。

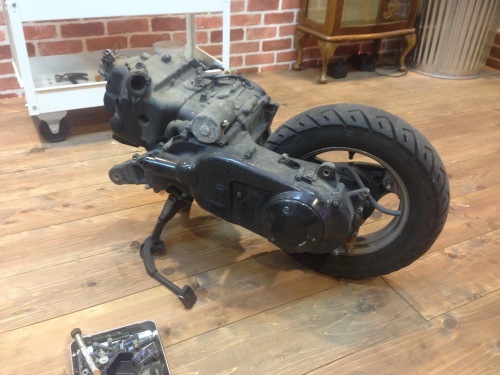

降ろしましょ、エンジン降ろしましょ

サクサク解体していくと、
出ました!

パターンY、焼き付きですwww

クランクとヘッドは大丈夫だったのでピストンとシリンダーを
純正品で発注、そこそこの金額にはなりますが
ピシッと治るでしょう

ちなみにヤフオクで調べたら
ヴェクスター150のシリンダーとピストンセットが
中国製で¥9800で出てたwww
さすがに使う気にはなれませんでしたが凄いですね
NEWピストンとヘッドワークはまた今度















[PR]
by chikichiki1113 | 2014-11-04 15:50 | エンジン修理 | Comments(0)

マイティDAX

今日はお店の外面があまりにもみすぼらしいので外面に着手

とりあえず余ったペンキでペタペタ。。。

ペンキでペタペタやってる最中に
入口にアーチを付けようとひらめいたので材料を切り出し、

ウォルナットで着色して乾燥させ、

シャッターカバーにピアスビスでバシバシ打ち込んで完成!
ウォークスルーバンの天井がボコボコになってゆく。。。

いんじゃね?コレいんじゃね??
まぁ形にはなったんで後日ペンキで店の名前でも書こう

うん、いつか書こう

そしてミキテーと松本さんが開店祝いをくれました!
30過ぎるとこうゆうの感動してしまいます(感)
870先生、楽しみにしてるよ

そしてそして在庫車のマイティDAX(ST90)
アメリカで買ってきた素敵な奴
エンジンも掛かるんだけどミッションに不具合があるので
エンジンOHです

エンジン下ろしてサクサク解体していきますよ

エンジン全バラの図
ミッションの1stギアの爪が折れておりましたが
現行の4MINIと交互性が無い事を知りちょっとショック!

74年のマイティ、旧車の宿命ですな(想定内です。。。)
探すか、、、CS90と共通らしいんで誰か持ってないすか?











[PR]
by chikichiki1113 | 2014-11-02 12:16 | エンジン修理 | Comments(0)

Honda Jazz エンジンオーバーホール

Honda Jazz エンジンO/Hの依頼です
現状測定でコンプレッション2kg、、、
2kgて、、、キックもスカスカに御座います。。。

解体してチェックしていきますが目立つ破損箇所は無し
ピストンリングの消耗で使用限界を遥かに超えておりました。

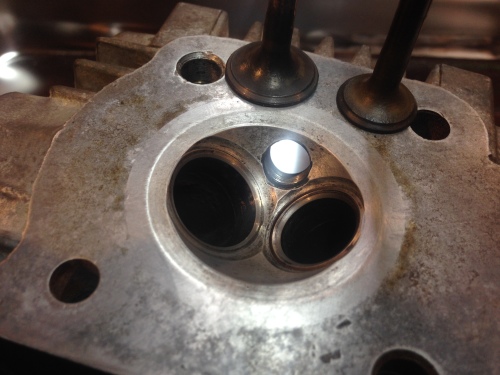

ヘッドもカーボンでビッシリだったので掃除
バルブコンパウンドでラッピングして仕上げます
今回はやりませんが必要であればシートカット、シート研磨後にラッピングですね


カムシャフト、ロッカーアームも大きなダメージは見られませんので
当たり面のみ研磨して組み付けます

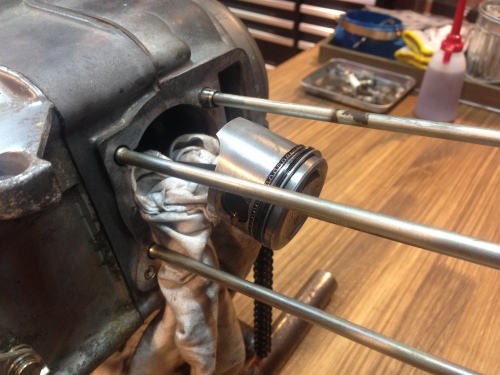

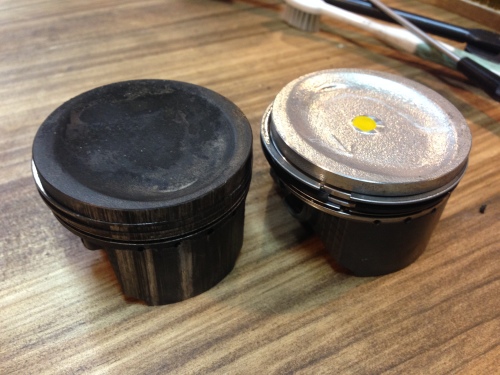

ピストンもカーボンを除去して研磨、
リングは1ST、2ND、OILリング共にセット交換

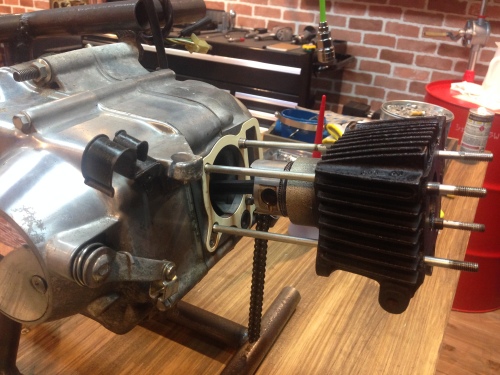

ピストン、シリンンダー、ヘッドの順に組み付けていきます
カムチェーンはクランクに落とさないように
カムシャフトにドライバーをぶっ刺しておくと便利です
カムシャフトのカム山がIN、EX共にクランク向きの状態で蓋を閉じ
トルクレンチでヘッドを締め上げます
4MINIのヘッドトルクは1Kg(FP)、ニュートンメーターなら約0,9
殆どのエンジンガオーバートルクで組まれておりますがね、、、
ガスケットが純正新品の場合は規定トルクを守りましょう

続いてバルブタイミングを決めます
クランク側のフライホイールは
Tマークをケースの切り欠きに合わせて圧縮上死点を出します
Fマークは点火タイミング、間違えないように

カムスプロケットはポンチマークをヘッドの切り欠きに
この時カム山がクランク側を向いている事に注意
反対でも組み付けれてしまいますので間違えないように
ピストンとバルブがごっつんこしてしまいます。。。

最後にタペットクリアランスの調整
4MINIはIN,IE共に同じでOK
カワサキ車のみクリアランスはかなり大きめです
え?こんなに?ってくらいカタカタじゃないとエンジンが暖まった時に
ロッカーアームがバルブを突き上げてしまいます
全てのボルトや蓋を閉じて完成
タペットはエンジン始動後に再調整します
オイルを規定量入れてカラキックを踏んでから
再度コンプレッションを計測
無事に9,5Kgに戻り作業完了

4MINIは自分で触る方も多いと思いますがレシプロエンジンの基本
なので面白いですね
バラしたけど組み方が分かんなくなっちゃったとか
この部品何処に付くやつ?とか
エンジン単体の持ち込みもOKですのでお気軽にご相談下さい







[PR]
by chikichiki1113 | 2014-10-30 14:12 | エンジン修理 | Comments(0)
