サベージエンジン修理(完)

長らくやっていましたサベージエンジン修理ですが
いよいよ完成間近でやんす

前回ほぼ組み上げたのでクラッチカバーを
組み付けてドーリーに載せる

タペットクリアランス調整
真面目にシックスネスゲージを使ってみるw

マニュアルだとIN,EX共に0.80〜1.30mm
許容範囲が広すぎるゼヨwww
間をとって今回は0.10mmで調整しました

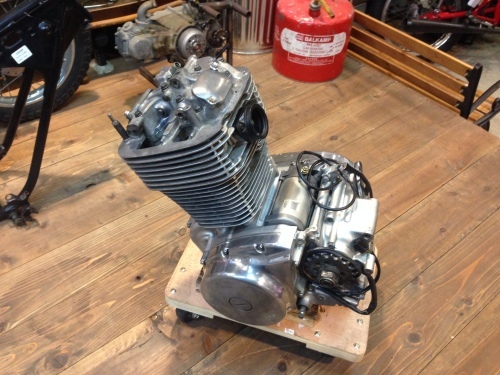

タペットカバーを付けてようやくエンジン完成!

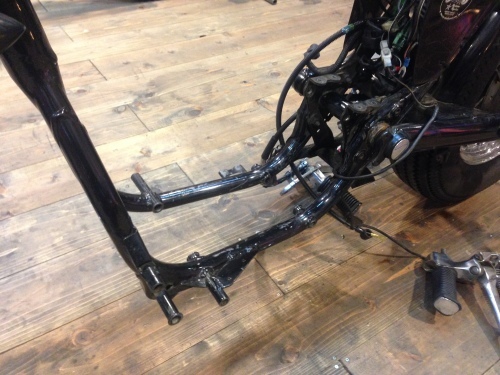

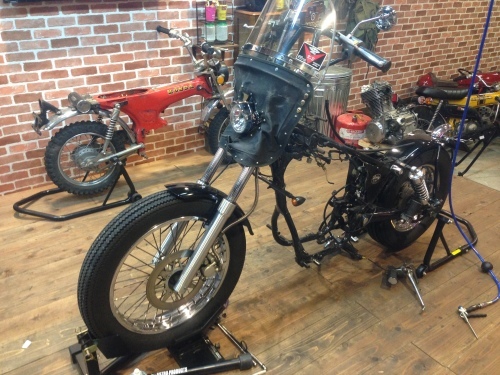

載せる前についでに車体側の準備を

基本、フレームの掃除www

だってエンジン降ろした時しか掃除出来ないしw

スターターに繋がる線も傷んでたので
先に新品交換したり〜

シフターがエンジンハンガーと共締めなので
ガタが出ていたチェンジペダルも
先に交換しておきまーす

さて、準備完了
載せるかw

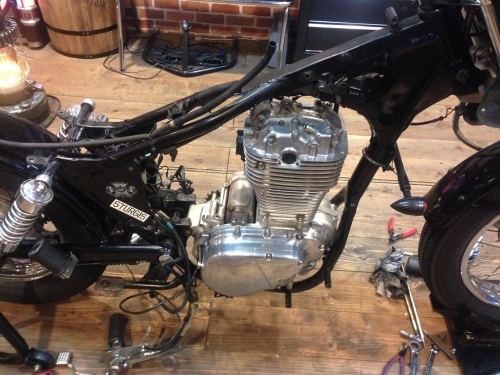

載ったー!

作業時間は約50分www
フレームが狭すぎてエンジンを中でコロコロw

ち、知恵の輪みたいだったし...

後はマフラー付けたり、キャブ付けたりして
メーターワイヤーも交換します
別に切れてる訳じゃないんですよww

なのに交換しなければならないのはスズキ車の宿命。。

チャキチャキ組んで〜

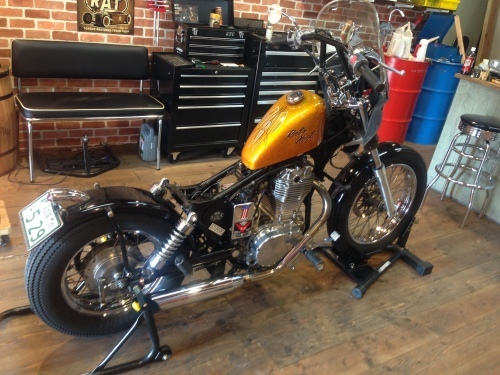

エンジン始動!

チョー静かになりましたw
カムチェーンがジャラジャラ鳴ってたので
かなり良くなりましたね

今日は天気も良かったのでプルプルと近所で試乗、
ぁあ〜静かでスムーズに回るエンジン

ちもきいいですw

無事に治って良かった良かった〜















[PR]
by chikichiki1113 | 2015-01-20 23:00 | Comments(0)

サベージエンジン修理続き

今日は日曜日、みんな休日ですな〜
僕はラクダの社長と修理車両の引き取り回りw
引き取り配送はまとめて動いた方が効率よろし
またビッグスクーターの修理が入りましたが
多いなぁ〜スクーターの修理www

さて、サベージエンジンを勧めましょう

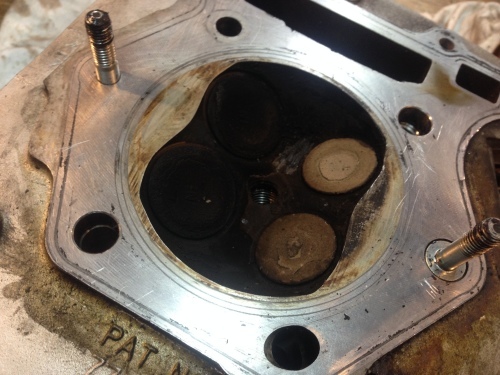

バルブを洗浄チェックして〜

前回洗浄しといたヘッドにはめ込んで

タコ棒で擦り合せます
バルブフラッパーとゆうエアーツールがあれば
一瞬で終わる作業なんですが

僕は手でやります。。。
アナログ人間なんでw

んで、4本あるので作業は×4で御座います

擦り合せが終わったらもう一度洗浄してから
新しいバルブシールを組み込みます

このシールがダメになるとオイル下がりがおきて
マフラーから白煙ぼーぼーになりますw

シールを付けたらバルブスプリングをはめて、
バルブスプリングコンプレッサーでバネを縮める

バネを縮めたらそこにコッターピンを二つ組み込む

コッターを付けたらスプリングコンプレッサー
を外せばばバルブの組み込み完了

この後バルブの頭を小突いて動かすと
バルブとコッターの座りが安定します

バルブは4本あるので
一連の作業×4回

16バルブとか泣きそうだでしかしwww

これでヘッドが出来たのでシリンダーの上に載せる

そしてトルクレンチで締め上げる

おお〜出来てきぞw

今度はカムシャフトを組みますが
バルタイを取る為にピストンの上死点を出して

カムスプロケの位置はココ

これでカムシャフトもセット完了
テンショナーは構造上最後に組みます

お次は上にかぶせるロッカーBOX

ロッカーアームの片方が段付きしてたので
新品に交換しやす

奥が新品、手前の頭が段付きの線、わかるかな?

ロッカーBOXにガスケットは無いので
液体ガスケットをヌリヌリしてヘッドに載せる

またトルクレンチで締め上げます

そして最後にカムチェーンのテンショナーを付けます

カチっとなw

うん、良いですね
自動調整なので付けてからクランクを数回廻せば位置が出ます
エンジン分解前はテンショナーが飛び出してましたが
カムチェーン交換でピシっと貼れました
よしよし

もうここまでくればムフフですよ

もら

もろ

もろ〜〜たでw

後はクラッチカバーをはめてからタペット調整で
エンジン修理完了

松本さんもう少し待ってて下さいね〜w











[PR]
by chikichiki1113 | 2015-01-18 22:52 | Comments(0)

サベージ400エンジン修理とバラバラのマッハ

久しブリに団長と服部会議してきました
団長お勧めのハンバーグ屋さんで
全部食べてから写真を撮るw
しかも団長、ルネッサンスになっとるwww

食笑(モグニ)
名古屋市西区那古野2-20-7

オーナーは丸ちゃんとゆう笑顔の絶えない
良いキャラの人でした
名刺替わりのステッカーもくれたし
アヤナスみたいだぞ!

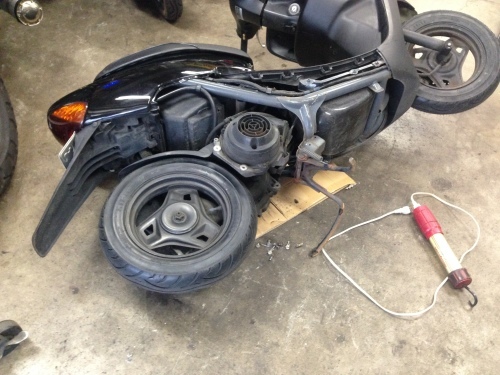

そして朝はラクダオートに呼ばれてDIOの折れてしまった
マフラーのスタッド抜きw
しかも2本www

あぁ〜やっぱ溶接機って便利やね〜

で、サベージ400の部品が届いたので
エンジン修理の続きを

最近スズキの二輪がWEB上で
パーツリストの公開を辞めたみたいで
見積もりと在確に時間が掛かりましたw

ホンダ、ヤマハ、カワサキはOKなんですけど
スズキがちょっとやっかいですな

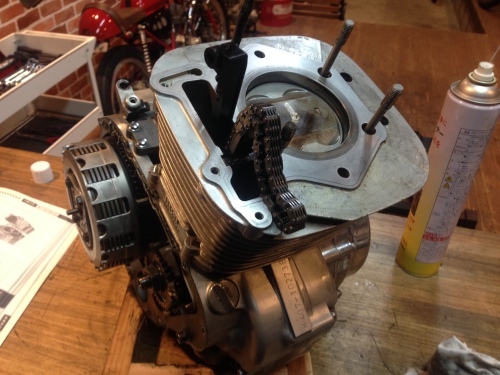

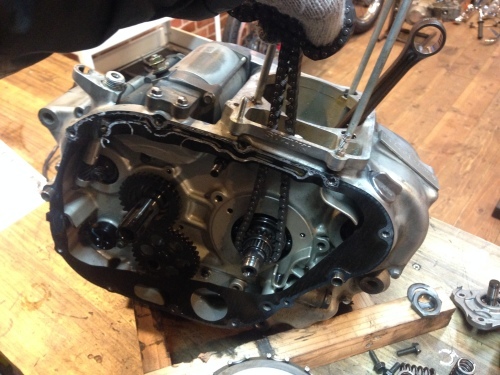

カムチェーンを交換したいのですが
クラッチも外さないといけないww

無事にカムチェーン交換完了〜

ピストンはかなりコンデションが良いので
リングセットのみ交換
もちろんサイズはSTDのままです

コンロッドにセットして〜

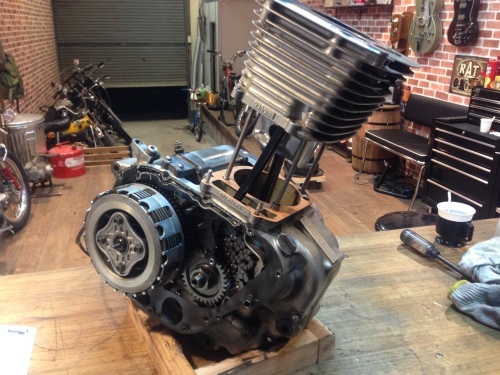

シリンダーをはめ〜る

今回オイルリングが中々入らずに苦労しましたw
ピストンリングコンプレッサーてゆう
リングを縮めてピストンを入れやすくする工具もあるのですが
僕、持ってないww

買えよって話しですが僕は手でやるのが好きで、、、

無事装着w

ふぅ〜あぶねぇ〜
もう少しで工具買いに行きそうだったwww
手でいれましよ手でw

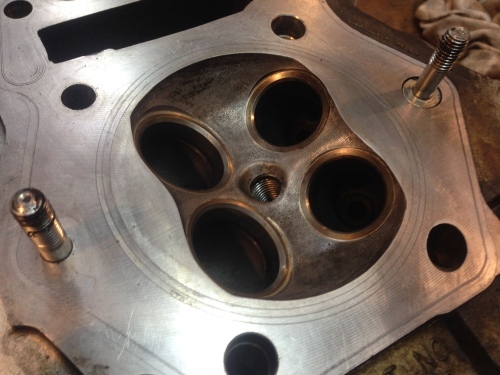

そしてヘッドワーク
おお〜カーボンビッシリですな〜
テキパキ分解して

ひたすらカーボン落として洗浄w
排気ポートが特にカーボンびっちりで大変でしたww

んん〜後はバルブを擦りあわせて
バルブシールを交換して組み込めばパーペキです!

そし〜てコレはお次の仕事が入りました
この部品の山達、、、

カワサキのマッハ一台分www
しかもH1w

BlackCatのオーナー津田さんからの依頼で
部品あるんで一台マッハを組みましょうとwww

よくまあこんなお宝持ってますね〜
ゴ、ゴイス〜〜www












[PR]
by chikichiki1113 | 2015-01-17 23:48 | Comments(0)

激萌えシリーズ第1段

どうですかこのバイク屋らしからぬ萌えっぷりwww
実はチキチキの2Fでエアブラシをやってる
ナカシマンに僕が頼んだったて言うね。。。W

萌えを書けとw
(もろに商業目的です、誤解の無いように、、、特にKENZY先生)

中々の出来なんですが
まどかマギカとゆうアニメを僕は観てないのです(スゲー人気なのは知ってる)

もちろんアニメを観ているナカシマン言わく
『まどマギはもはや萌えを超えたアートですと。。。』

。。。ww

そこまで言うなら観てやろうと夜家に帰って全部観た訳ですよw

深夜に30歳超えの男が感動して途中でまさかの

涙腺崩壊www

もう萌えとかゆう次元じゃネーじゃねーかw、
ストーリー作る作家とかもう想像力が凄いですね〜
人気俳優の出てくる変なメロドラマよりは遥かに面白いかとwww

翌日は頭の中がヲタのまま仕事をばw

JAZZです!
ボロい、汚い、動かないの三拍子揃ったヤツw

整備もですがキレイにしたいのでばらしま〜す

フォークシール交換作業から
早速ばらす時の写真撮り忘れるwww

コレはバラしてパーツも洗浄した状態

インナーチューブに具を詰めて〜

具の名前を忘れてしまった。。。
レッグ?インナーレッグ!?

アウターケースに組み込んで
一番下のエンドボルトを締める
ボルトには銅ワッシャが入るので入れ忘れるとオイルが漏れてきますよ〜

続いてアウターブッシュとデカワッシャーを打ち込む

ここで登場フォークシールインストーラー
名前はカッコイイですが只野鉄の塊ですw

一家に一個合ってもいんじゃね?ってくらい安い工具ですw

フォークオイルシールをアウターケースに差し込んでから
このガイドをセットして

鉄の塊でガイドごとシールをカチ込む!

奥までシールが入りましたね

飛び出し防止のクリップをつけて

ダストシールを被せて形は完成
よくこのダストシールがオイルシール?
って聞かれますがこいつは違いますよ〜
ダストシールは只のゴミ防止です

後はインナーからフォークオイルを規定量入れて

インナーを上下にシュコシュコと

ボトムにオイルを行き渡らせてエアーを出します

出来たらバネを入れてフタをして完成

当然フォークは2本あるので一連の作業×2ですね

大きいバイクでも小さいバイクでも
正立フォークならやる事は殆ど変わらないですね

そしてバラしたメッキパーツを
ボンスターでシャコシャコサビ落としw
相変わらず寒いですwww


あぁ〜春はまだかいな(しつこく)




















[PR]
by chikichiki1113 | 2015-01-15 21:44 | Comments(0)

ドリームが治ったよ

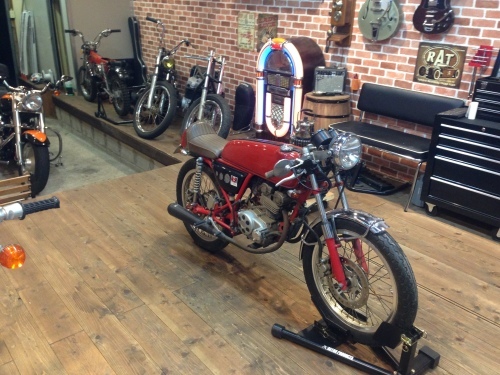

ドリーム50がタンクのコーティングも乾いて無事復活!
いいね、カコイイですね


エンジン始動!
DOHCのヒュインヒュイン言うモーター音と
ヨシムラメガホンのブロォ〜ンて音が気持ち良い〜

今日走り回ってきましたがメチャ楽しいですわい✩


[PR]
by chikichiki1113 | 2015-01-14 18:01 | Comments(0)

HONDA ドリーム50

HONDA Dream50

希少ホンダドリーム50のカスタム車です

武川ボアUP88cc、武川オイルクーラー
ヨシムラ2本出しメガホン、
テールランプ埋込み加工などカスタム多数

縦型単気筒、DOHCエンジンの名車です!!

車両価格¥ASK








[PR]
by chikichiki1113 | 2015-01-14 17:52 | 在庫車(50~125cc) | Comments(2)

サベージ400修理

さてさて今日は松本さんのサベージ400です
毎日ガンガン通勤で走るバイクで
走行距離もかなり伸びてるせいかシャコシャコ音が出ています

普通に走るらしいですがどうもカムチェーンが伸びてる音がするので
腰上だけでもOH作業に入りマース

スズキの単気筒エンジン、
車体に乗せたまま腰上は外せるのか、、、!?

タンクやらマフラーを外して〜

キャブも取りま〜す

なんとこのサベージ、ハーレーのキャブが付いておりますw
エボのキャブですかね〜

ヘッドカバーをめくってみるw
ぉお〜!?

こ、このクリアランスは無理だ、、
リ〜ム〜に御座いますねww
やっぱエンジンを降ろさないとダメか。。。

で、カムチェーンを見たかったのでクラッチカバーを開けます
テンショナーが下に付いてるんですねサベージはw

んん〜やっぱり!
異音の原因はカムチェーンですな
テンショナーがいっぱいまで飛び出してるしw

カムシャフトは異常無し
カムスプロケも問題無いのでカムチェーン交換ですね

ヘッドとピストンも見たいので降ろしま〜す
さすがスズキ、チョー降ろしにくいってゆうwww

一気にヘッドとピストン御開帳w

思ってたよりもコンディションが良いです
一度エンジン開けた形跡があるので
ピストンは交換されてるかも!?
カムチェーンは伸びてるので部分的に部品交換の
OH歴があるかもですね

外した部品を細かくチェックしてからの見積もり作業、
キッチリ治したいと思いまーす















[PR]
by chikichiki1113 | 2015-01-12 22:39 | Comments(0)

ドリーム50整備

ハーレーに続きまして〜
最近洗車ばっかりwww
ドリーム50もチャプチャプ洗って

キレイになたぞ!
だいぶこすりましあよ、えぇww

だいぶ放置されてたので整備していきま〜す
まずはタンク外して〜

キヤブレターを外してオーバーホール!
見事腐ってましたw

くっせぇ〜w

ブレーキも前後固着気味、、
フロントはキャリパーOHと
フルード入れ替えでバッチリ復活!

リアはマスターが固着ww

マスターシリンダーとキャリパーOH
エアー抜きもし直して復活!

足回りはやっぱややらないかんですね〜

夜はナカシマンと柳原商店街のお好み焼き屋さんへ

PM11:00のお好み焼き屋さんで
常連客のとっつぁんによるカラオケが始まるw

ちょーウケルwww
ス、スナックじゃないよねここはwww

翌日はタイセーくんが現るw
最近ビートル買ったらしいよw
いいないいな〜

でも最近仕事も辞めたらしく、今はニートらしいんで

ついたあだ名がニートルwww

ppp

さらにドリームの修理

た、タンクが錆びておるんです。。。
コレがむちゃんこメンドイのですよ、タンクのサビ取り作業w

まずは水と洗剤でチャプチャプ洗う(チャプチャプね)
んでコックに蓋をしてサビ取り剤をブチ込む
数時間放置してからまた水でじゃぶじゃぶ洗う(今度はジャブジャブ)

洗い終わったらタンクの水を出す為にひたすら振るw
ティッシュ突っ込んで吸わせたり色々やって
水分を出してから
ドライヤーでガンガン乾かす

完璧に乾いたら最後にコーティング剤をブチ込む
コーティング剤が全体に行き渡るようにタンクをくるくる回す
この時の作業姿が結構ダサいwww

無事作業完了で後は放置
乾燥に2日はかかるので出来たら乗れるぞ

楽しみだなぁ〜ドリーム50〜






[PR]
by chikichiki1113 | 2015-01-11 17:40 | Comments(0)

夢50

相変わらず毎日寒過ぎですね。
このクソ寒い中、なんと今日は洗車っスw

もはや単なるドMに御座いますよwww

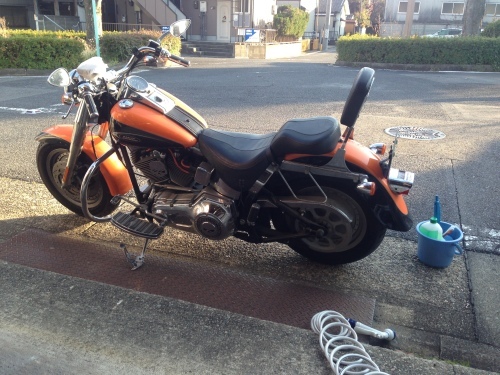

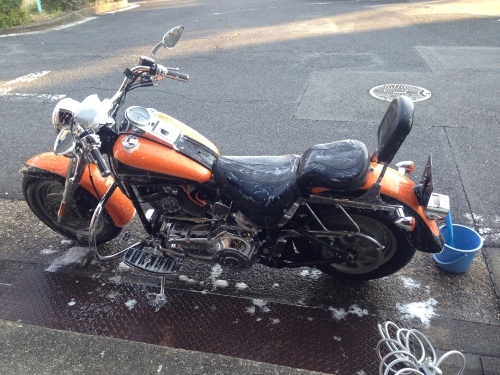

車体はハーレーダビットソンFLSTF
ファットボーイと呼ばれるモデルですな
ツインカムのキャブ車で限定カラーだったかな!?
良い色ですよね、僕は好きですよこの色

バッテリーが上がってるので先に充電して〜

いざ、じゃぶじゃぶ洗う!!
松千代くん風に言うとチャプチャプだなwww

だぁぁ〜〜寒みぃ〜つべたぃ〜w

ほぼ一日掛かったしw
しばらく放置でかなりくすんでたんで
大変でしたwもう手が痛ぇ〜っスww

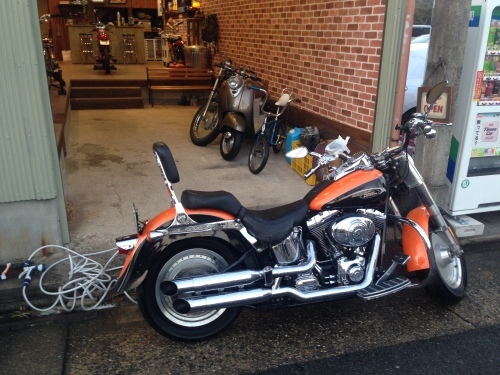

充電したバッテリーも装着して無事復活!
おお〜ピカピカですね〜〜

ご要望があれば洗車、承ります
(本当は寒いからやりたくないwww)

そしていよいよ入庫しました

Honda Dream50

夢と名付けられたホンダの名車
1997〜2000の3年間のみ生産され
1967年のCR110の復刻として
DOHC単気筒4バルブエンジン採用

僕個人の主観ですが
排気量問わずに90年代に発売されたオートバイの中では
一番造形の美しいオートバイだと思います

6〜7年前に常連客であるぐっさんが購入
STURGIS時代に僕がカスタムさせて頂いた車両で

サイドカバー、スタンドワンオフ
テールランプ埋め込み、UPライト、
SP武川88ccビッグボア、京浜キャブ
ヨシムラの手間げメガホン
などなど

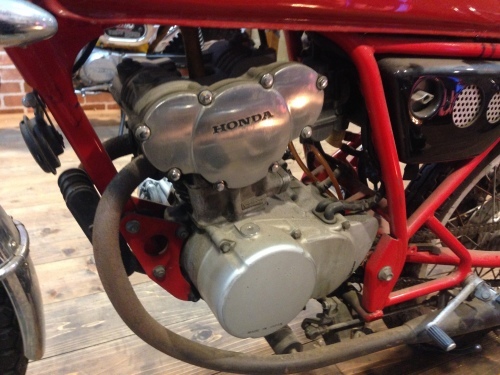

でっかいヘッドは贅沢なDOHC4バルブ
通称『ミッキーマウス』

レッドゾーンが14000rpmからの
高回転型エンジン、よう、回りますよ〜

カ、カコイイww

縁会って僕の元に帰ってきましたが
まずは整備を、、、

数年動いてない割にコンディションは良いですが
傷んでる所は多々あるはず、、、

サクサク治してコイツに乗ろう!







[PR]
by chikichiki1113 | 2015-01-08 19:28 | Comments(0)

松千代パンヘッド

先日、台車のアルトがブレーキゴリゴリ言い始めたので
フィールズ愛に台車交換に行きました。

んん〜久しぶりに見たぞ松千代くんのパンヘッドw
マフラーステーがどうのこうのやってました。

141くんが最近帰ってきたナックルでブイブ言わしてるらしいので
それに対抗しようと松千代は
家からパンヘッドを出したと思ワレwww

古いハーレーはやっぱいいやね〜

新年からコツコツ地味な仕事してますw

要らない部品をヤフオクで売るwww

2代目マイティのエンジンをばらし〜

ちゃちゃっとね

茶々っとばらすw

まずはケース洗浄からですが
コイツも程度が良さそうだぞ

今回はドンピシャでST90もミッションが手に入りました!

やっぱ純正はいいやね〜

そしてアメリカ人に貰ったクランクを洗浄して
組み付けてみる

いいよ〜いいよ〜

ガスケットSETがまだ届いてないので
余った時間でヘッドワークやらやって〜

あああ、なんかバイク増えてきたなぁ〜
サクサクこなせねばw

とりあえず早く暖かくなって欲しいっス
切実にwww
