土曜日と色々

僕はコンビニの中では7イレブンが好き
理由は特に無しw
何となくですがwww

仕事帰りの7イレブンで進撃の巨人NEWSなる物を見つけたので
読んでみる、フムフム

なにやら進撃グッズが発売されるようですが
その中でもビビったのがコレ

1/1スケール立体機動装置w
本体価格¥99800-www

まじかとw
高いのか安いのか分からんし。。
はなおくんなら夏のボーナスで買うんじゃないかなw

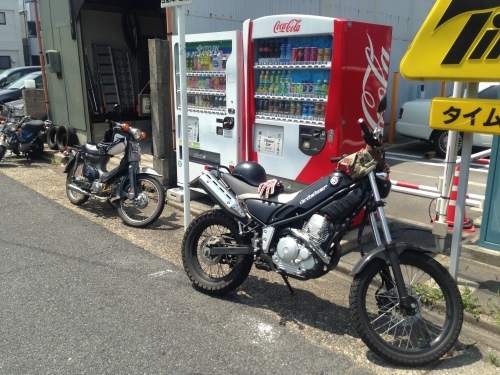

土曜日は○ソ暑い中同級生のBBNが来店

職場の友達のバイクを触って欲しいとの事、
トリッカーもいいねカッコよろし

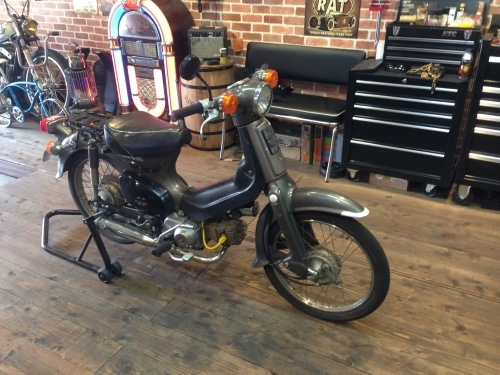

そして友達のカブ
KITACOの88ccシリンダーが付いとります

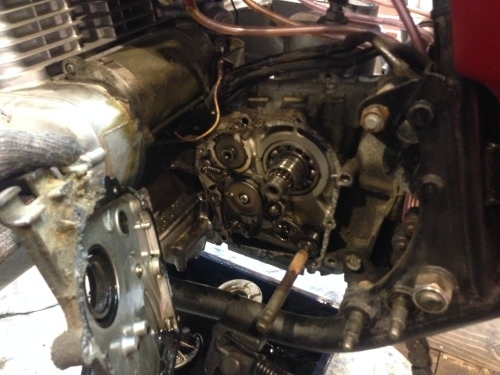

カムシャフトの交換でーす

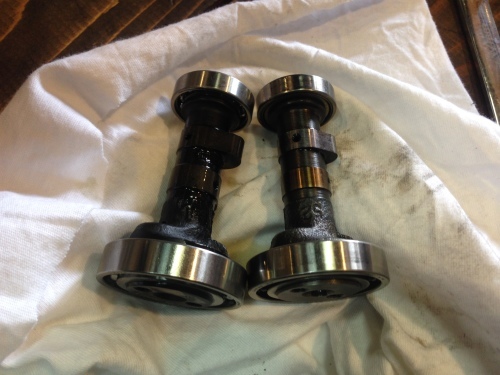

右がノーマルで左が持ち込まれたKITACOのハイカム

小一時間で作業完了
4MINIってやっぱいいですね
ヘッドもめくらず短時間でカムシャフト交換して帰れるってゆうw

そしてハロー原田さん
実はかなりの頻度でチキチキに現れる人
しかも守山から毎回ハローでw

そんなに走れるのかダイハツハローww

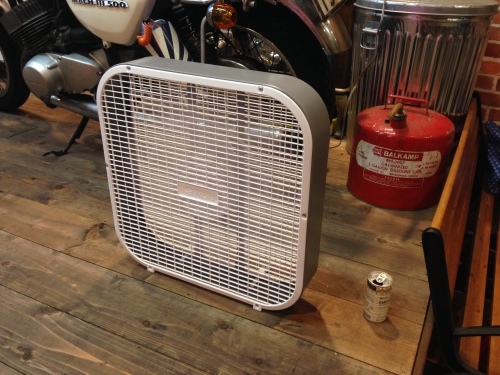

さらにそのハロー原田さんに扇風機を貰いました!

薄型の四角い扇風機!
これが中々カッコイイんです
薄型なんで壁に引っ掛けたり天井に吊るしたり出来そう
今年の夏はコレでイケルんか!?

そしてまた古〜い原付が入荷

バンバン、チャッピー、ジッピー、マイティー、
に続く激動の昭和シリーズw

SUZUKIのランディー50w
コレがまた気持ち悪いくらい綺麗で、、、

また動くようになったらUPしますw
と、まぁ色々とやっております最近で御座いますww















[PR]
by chikichiki1113 | 2015-05-31 17:44 | Comments(0)

ランツァエンジン続きとボディペイント

ランツァエンジン続きでーす
どんどん進めましょう

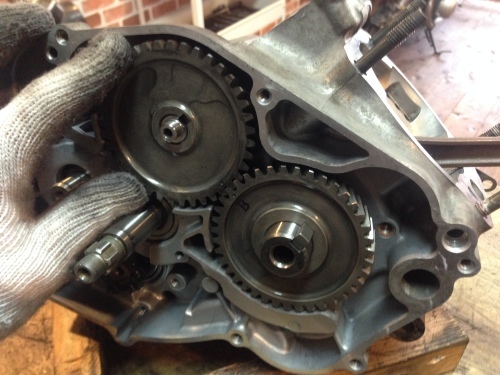

まずはクランクギアとバランサーギアを組み込みですが
お互いのギアのポンチマークを
合わせて組み込みます

続いてシフターシャフトを突き刺す

さらにクラッチハウジングをはめて〜

オイルに浸したクラッチ版を組んでいきます

アウタープレートとクラッチスプリングも組んで完了

今度は反対側、

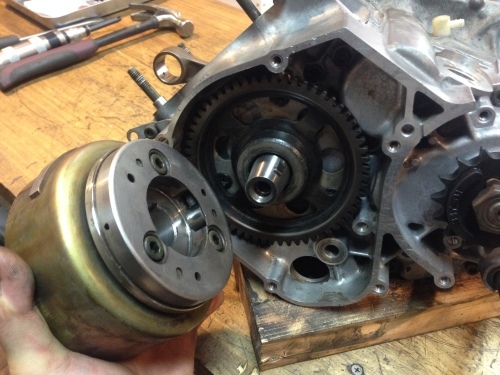

ジェネレーターの前にセルのラチェットギアを組みます

ここは洗浄してグリスアップ、
このワンウェイがへたるとセルが空回りし始めますね

フライホイールを組んで
ジェネレーターカバーを付けてこっち側も完成

そしてエンジン裏側にセルモーターを組み付ける

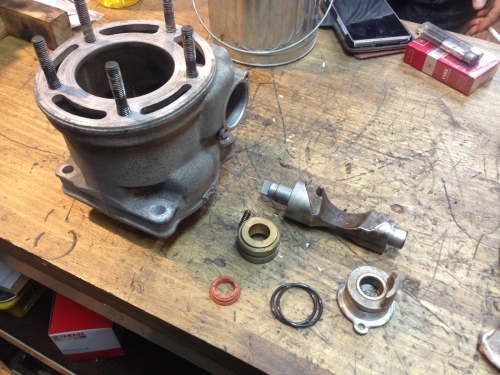

そして今度はシリンダーです
ランツァはYPVS(可変バルブみたいな物)付きなので
一連の部品のカーボンを除去して組立てます

排気デバイスのシャフトをシリンダーに組み込み
両サイドのシールも新しい物に交換して打ち込む

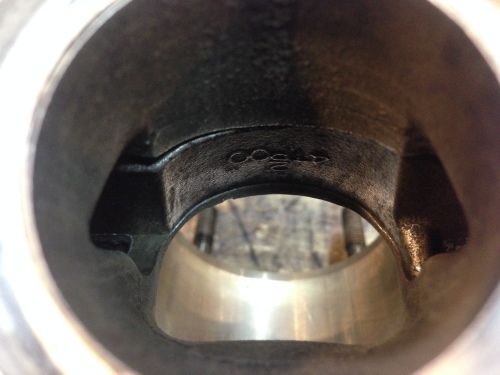

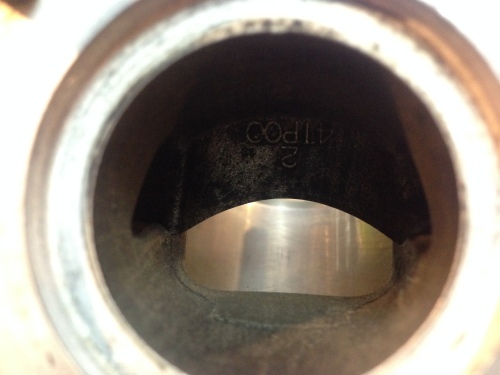

これが排気デバイスが閉じた状態
排気ポートが狭くなるので排圧が掛かり
低速トルクを確保します

これがデバイスが完全に開放した状態
デバイスはイグナイターの回転数と連動して開きますので
低回転ではポートを狭くして低速トルクを確保しつつ
回転数があがると同時に排気ポートを開放して
高回転まで一気にエンジンが回ります

TZRやTDRなんかも仕組みは同じで
2stの中でもえげつない加速装置ですw

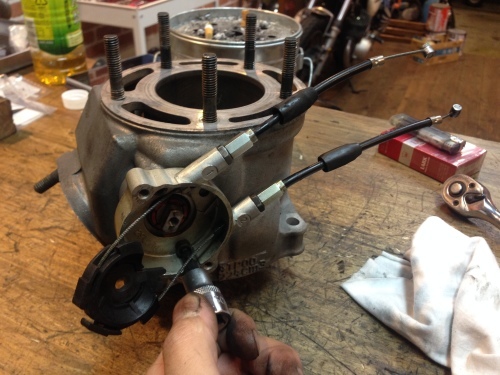

デバイスのエンドにワイヤーのマウントを取り付け
このワイヤーをイグナイターと連動したサーボみたいな物で
稼働させてデバイスを動かします

フタをかぶせてシリンダー完成

続いてピストン、
今回ピストンとリングセットとピストンピン、スモールエンドベアリングは新品

ランツァは純正でシリンダー内面にメッキ処理が施してあり
シリンダーのボーリングが出来ません
よってメーカーからもピストンのオーバーサイズは出てないです

シリンダーが痛むとOUTですw交換の際は
シリンダーのメッキ処理でロットにより内径にムラが出るので
それに合わせてピストンのサイズがA〜Bまで4種類有り
自分のシリンダーの刻印を確認して
それに合わせたピストンを発注するシステムです

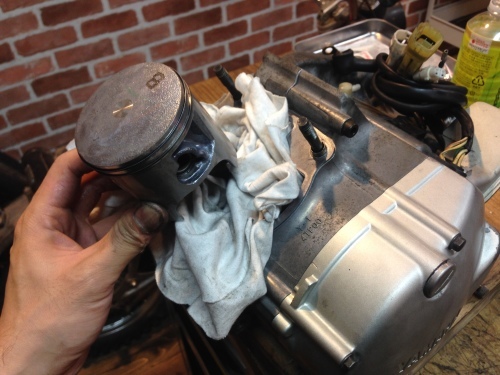

今回のシリンダーは”B”
ピストンもBでオーダーしてリングを組む

2stはセカンドリングの下にエキスパンダーが入りますので
忘れずにw

コンロッドに付けるスモールベアリング
これもよく痛む部品でOHの際は必ず交換した方が良いです

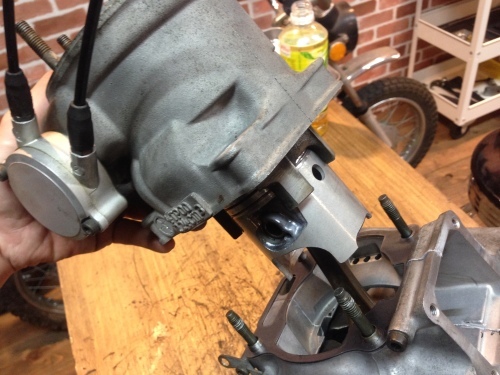

ピストンを取り付けて〜

シリンダーを組み込む
2stはリングの合口は固定なので必ず合わせて入れます

合口が合って無いとシリンダーが入りませんので
無理に押し込むとリングが折れますw
そして心も折れますwww

ポキっとな。。。

ここまで来ればそらもうもろ〜たで〜ですw

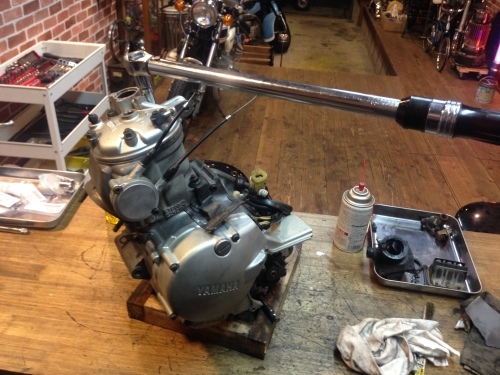

トルクレンチでシリンダーを締め上げて

ヘッドガスケットを載せて

ヘッドカバーもかぶせてまた
トルクレンチで締め上げて完成〜

ふぅ〜疲れたぁ〜w
後はクラッチカバー組んでサーモスタッドと
リードバルブとウォーターポンプを組めば完成!

って、まだまだあるなwww

そして久しぶりに2Fナカシマンが出勤w

ゴソゴソと2Fのアトリエでボディペイントをやり始めてました
ダイヤモンドタトゥーとか何とかゆうやつらしく

ラメのボディペイントでキラっキラっしとる!

写真が上手く撮れないんですが
めっちゃ綺麗なんですよコレが!

デザインは自由で1時間位で出来るようです
耐久性も何日かは持つようで女子の皆様如何でしょうか!?

デートとか旅行とかイベントとかクラブとか
数千円で出来るみたいなんで面白いですよ〜
興味がある人は気軽に言って下さい
チキチキ2Fでナカシマンががんがりまースw

























[PR]
by chikichiki1113 | 2015-05-28 22:41 | Comments(0)

ランツァエンジン修理とチャンカフェ

さぁ〜DT230ランツァの部品が揃ったので組んで行きまーす

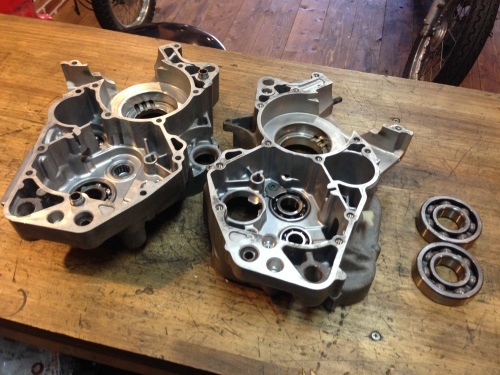

まずはケースを洗浄しておいたので新しい
クランクベアリングをケースに打ち込みます

で、このベアリングもメーカー経由でしか買えず
一個¥4000-。。。
たけぇ〜〜w

ケースはアルミなんでヒートガンで温めてから
ベアリングを打ち込みます
打ち込みも本当はプレスで圧入した方がいいっス

でもプレスなんて持ってないんで
ケースを温めて一撃でカチ込みましたw

クランクシャフトは中古の良品が手に入ったので
まずは片側のケースに手で軽くはめる

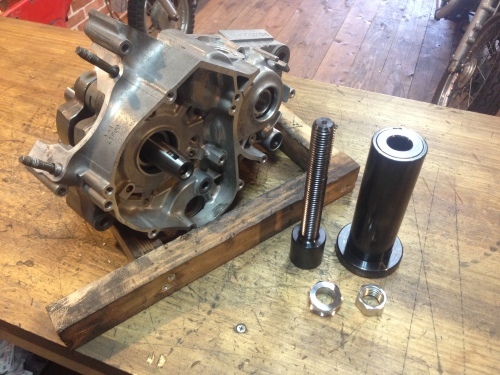

ここで登場、SST
その名もクランクシャフトインストーラー

クランクは叩いたり衝撃を与えると芯が振れてしまうのでご法度です
衝撃を与えずにケースの外から引っ張り出して
ケース内にクランクを収めるツール
2stのクランクの振れは特に大事な事なのです

まずはケース外側からクランクシャフトに
インストーラーのインナーを固定する

さらにインナーシャフトを取り付ける

そしてインストーラー本体をインナーに被せる

これでインナーシャフトのナットを締め込むと
クランクが釣られて引っ張り出せます

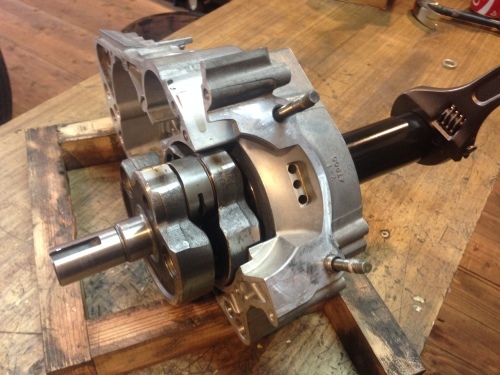

ケース左側にクランクがピッチリ収まりました
順調に御座います

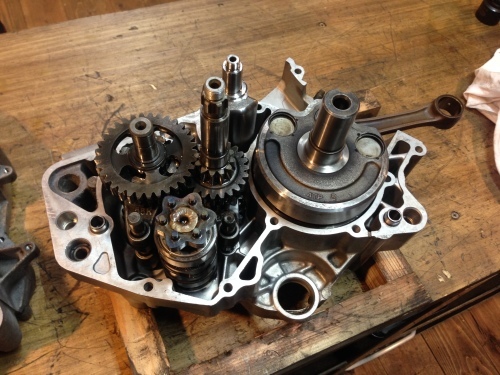

続いて中に収める具のチェック
ミッション、シフトドラム、シフトフォーク、バランサー、
どれも状態は良好で問題無いので組み込みます

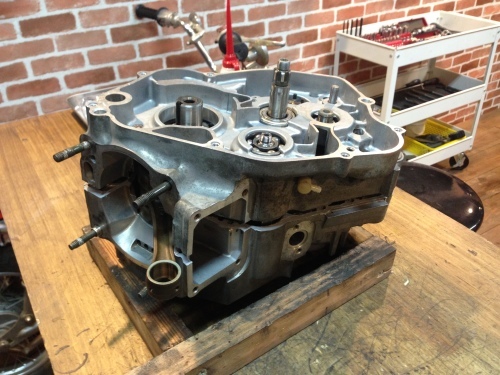

セット完了
狭いスペースにギアが密集してますねww

そして2stの場合殆どの車種にセンターガスケットは無いので
液体ガスケットを塗ってケースを貼り合わせます

ペタペタと液ガスを塗って、、

反対側のケースも被せる
当然クランクシャフトが収まりきらないので〜

最初と同じ要領でこちら側も
インストーラーを掛けてクランクを引張り出します

クランクを引っ張り出せば自ずとケースは閉じますので
ケースの固定ボルトでケースを完全に閉じます

出来やした!
ここでシフトドラムを手でクルクルと回して
ミッションがスムーズに入るか確認しておきましょう

もちろんクランクもスムーズに回るか確認します

さらに大事なのはこのケース真正面からみて
クランクがケースの真ん中にあるかどうかのスラスト調整です
クランクメタルとケースの隙間が左右に必ずある(1mm以下)ので
右側と左側の隙間を均一にしてセンターを出します

左の隙間が大きければインストーラーをケースの左に掛けて左側に引っ張り
右側の隙間が大きければ右側に引っ張る感じです

4stはワッシャーやシムを入れて調整するのも有りますが
2stのセンター出しは結構大事
とにかくクランクとピストンが垂直に超高速回転しますので
少しでもストレスが無いようにする事が大事であります

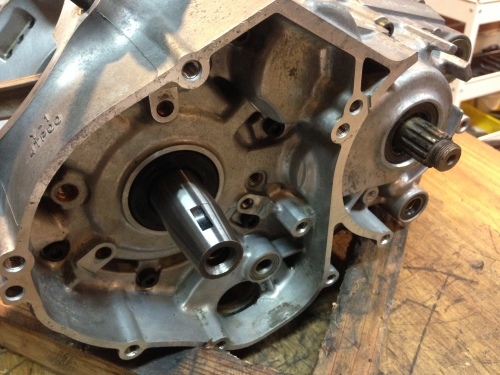

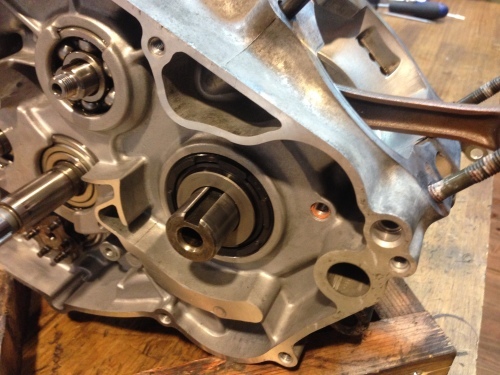

そしてクランクシャフトシールを打ち込む

ジェネレーター側もシールを打ち込む
ランツァの純正初期はこっち側のシールに欠陥があったようで
対策品に変わってますね

2stはこのクランクシールがキモでして
クランク室で一次圧縮を発生させてますので
センターとこのサイドシールからも2次エアーを噛む原因になります

燃焼室の圧縮がバリバリにあっても
クランク室の一次圧縮が無いと
燃焼室に混合気が上がらずにエンジンが掛かりません

しかもキックを踏んだ感触は燃焼室の圧縮に直結しますので
圧縮はメチャ有るのにエンジン掛からないとか調子悪いのは
ケース側の一次圧縮不足が多いです
2stの不動車を買う場合は気をつけましょうw

よしこのままどんどん続きをと思っていたら
フラフラとののえさんが来て外に連れてかれるwww

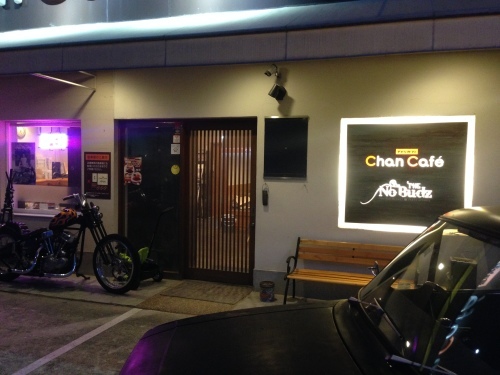

いっちゃんのお店、チャンカフェです

バイク乗りなら大概知ってると思いますが
実は僕は一回も行った事がなかったってゆうww

ののえさんとコーヒーしばいてペチャクチャおしゃべりw
これじゃ昼下りのマダムじゃないかwww

これはいっちゃんのパンヘッド
はなおのパンヘッドと違ってピカピカだ
前後18かな!?なのに凄くコンパクトでした
ナロースプリンガーとモコモコシートがカッコイイぞ

これはカワサキのKLXだったかな!?
やっぱ2本サスのオフ車はオシャレですね

ペイントは有名処のお店屋さんのようで
カッコよかったです
いいなぁ〜こうゆうペイント見てるとペイントしたく
なりますよね〜

チャンカフェ、もう知ってる方は多いと思いますが
バイク好きは行ってみるといいですよ〜
鉄板ミートも昔ながらで上手かったですよ〜






















[PR]
by chikichiki1113 | 2015-05-26 21:03 | Comments(0)

たかよしくんパンヘッドと先週

土曜、日曜と二日連続で焼肉を食い
ガチガチの胃もたれで苦しい僕ですw

焼肉後にゲップかましながら帰るはなおパンヘッド
いつも不安がる割には調子いいよねw

店に来てパンヘッドの洗車をしだすはなお
洗車前と洗車後の違いが分からないww

GWにオイル変えたのに
またオイル交換をやりだす三島部長w
何回オイル変えんねんwww

もちろんこの短期間で凄い距離を走った訳ではない

それから先週の修理ですが撮り貯めてたものをば
金山での修理ですがスクーターで走行中にエンジン停止
それから全くエンジンが掛からないそうで。。。

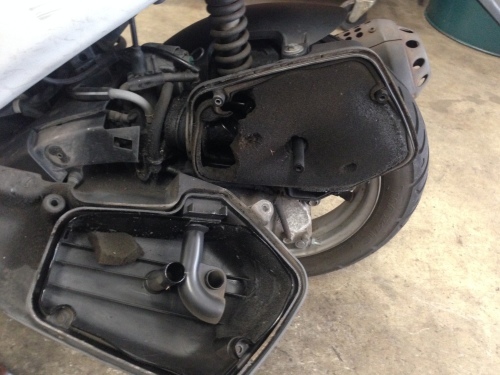

ガス欠でもないし火も飛んでるんでまずはエアクリを開けてみるも
エアクリの一部が欠けて無くなってる

んん〜!?と思いキャブを覗くと

欠けたエアクリのスポンジが中に吸い込まれてるwww

まじか〜w

キャブを外してインマニからリードバルブまで
スポンジが入り込んでたので分解して除去

ついでにキャブもOHして新しいエアクリを付けて
無事にエンジン始動

古いぼろぼろエアクリーナーあなどるなかれ
エンジンに吸い込まれてエライことになりますwww

それからハーレーのハンドル交換もやりました
ツインカムのFLSTCです

ワイヤーやらレバーやらどんどん外す

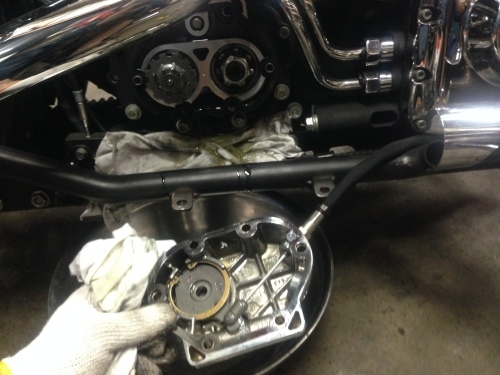

めんどうなのがクラッチワイヤー
ミッションのフタを取らないとワイヤー替えれなくて
そのフタを外すにはマフラーを外さねばならないってゆうww

ハーレーさんこの作りは勘弁して頂きたいwww

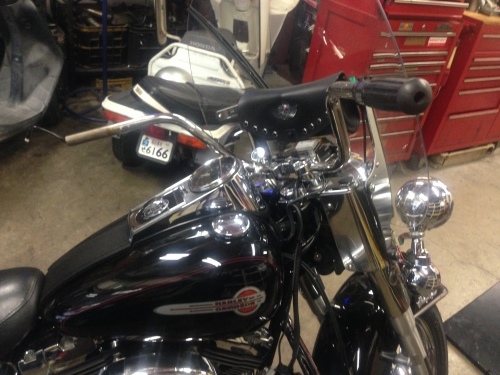

無事に新しいエイプバーをセット
かなりハーレーらしい感じになりました

ツアラーのフルドレス程でわないですが
やっぱソフテイルクラシックはデカイ、そして重いw

車体を押したり引いたりするにもヒーヒーっスww

他にもカブやらSRやらトゥデイやら
パンク修理〜不調修理まで色々やってました
金山のバイク修理の需要がパネーです

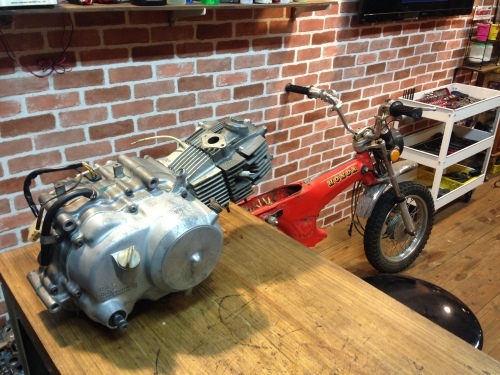

空いた時間でマイティーのエンジンも最後まで組みました
コンタクトブレーカーやカバー類も付けて完成

そしてこれはランツァのエンジン
部品が揃ったのでコツコツ組み始めてます
コイツはまた後日w

あぁ〜胃が気持ち悪いw











[PR]
by chikichiki1113 | 2015-05-25 14:08 | Comments(0)

マッハH1修理

今週はらくだの社長がまた中国へ行ってしまったので
らくだの代理メカニックとして金山で作業が多かったですw

社長も本日帰国で落ち着いたので

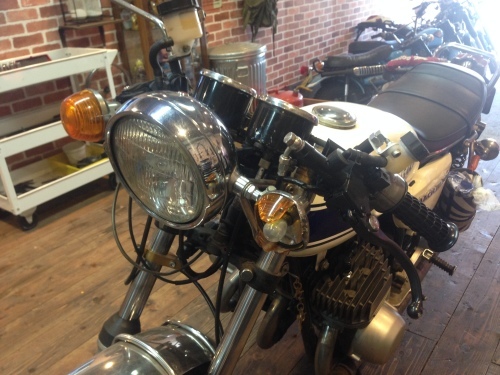

津田さんマッハ着手

不慮の転倒で左側が小破損
ライトステーの曲がり修正やウィンカー交換等

取り敢えずメキメキと解体

ついでにトップブリッジの要らないステーの切除
ツルっとカットして黒で塗る

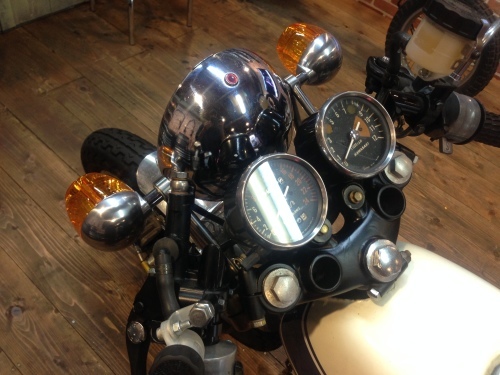

ウィンカーはマッハ初期型レプリカのおっぱいウィンカー

こんな部品もAmazonで買えたとゆう
現代社会は恐るべしw

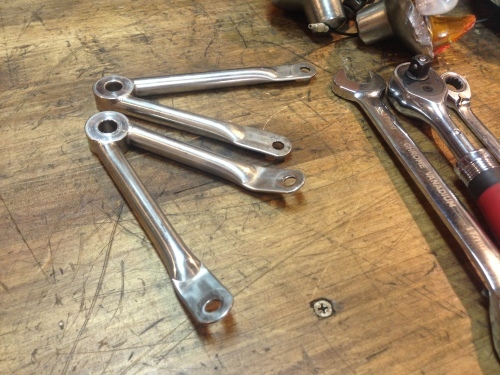

そして曲がってしまったライトステー、
素材がステンレスなんで硬いのなんのって。。

うちには万力や機械工具が無いので
久しぶりにアレを使うしかないw

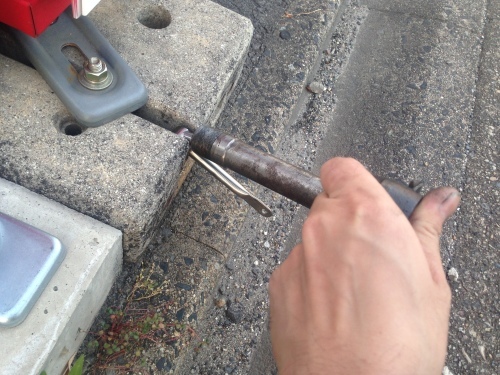

そう、それは店の横の自販機の根元

ブロックの部分の変な溝。。

この溝にステーを差込む
寸法も何故かピッタリwww

ステムパイプを突っ込んでグイっと曲げるw

溝ベンダー最強成リwww

頑張ればシーシーバーが作れるかもww

無事に修正完了
なんだか小奇麗になったぞw

さらに電装問題ですがウィンカーが調子悪く

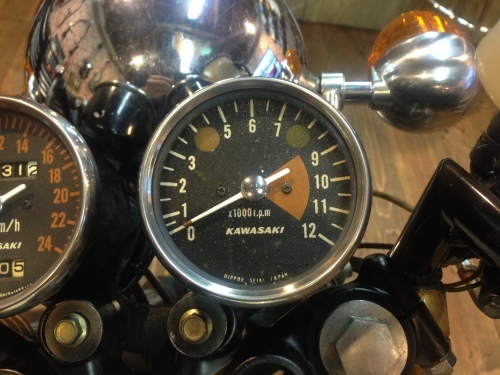

Nランプがぼんやりしてたりオレンジのインジゲーターが
点きっぱなしだったりなんか変

ライトの中の線やらリレーの配線を見て
電気の流れを見るんですが自分の想像する構造と
ど〜にもつじつまが合わない。。

ネットでH1の配線図を見つけたのでよく見ると

オレンジのインジゲーターはチャージランプw
あ〜カワサキの古いのってそんなんあったなwと、思い出すwww
(旧車素人丸出しですいまそん)

んで、Nランプのぼんやりも判明
輸出のH1(71年まで)はウィンカーが純正は無くてオプションだったんですねw
緑のNランプはウィンカーのインジゲーターと共用ですが
構造からして同時に使うのは不可能っぽい
(配線の繋ぎ変えだけなら不可能だと思う)

ウィンカーを付ける場合は緑のランプをNで使うか
ウィンカーのインジゲーターに使うか
純正配線だとどっちかだと思われるのですが
誰か詳しい方、答えを教えて下さいwww

今回はNランプがぼんやりが気持ち悪いので
Nランプ優先で装着
ウィンカーの不具合は単純にリレー不良でしたw

いやーでも答えが知りたい、当時のアメリカの販売店の
メカニックじゃないとどっちの方式を取るのか分からないのかな。。

んん〜〜モヤモヤするぅ〜w













[PR]
by chikichiki1113 | 2015-05-22 22:27 | Comments(0)

マイティ続きと最近

前回途中まで組んでクラッチをマニュアルにして〜!って、
とこでSTOPしてたマイティDAX

部品を調達しましたw
現行の横型エンジンと違うので手に入りにくい

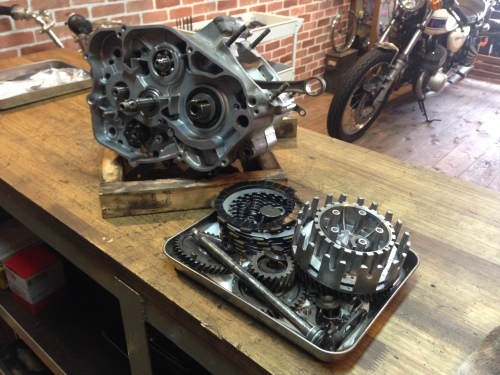

用意出来たのは手前のSL90のジャンククランクケースww

必要な部品を頂戴して奥のマイティのエンジンに移植します

これがドナーとなるSL90のエンジン
マイティDAXはST90なんで共通のエンジンは
70年代のCS90、CL90、SL90、MD90、の4機種

まずはクラッチカバーオープン

ヨカッタちゃんと中身入ってたw

奥がST90の遠心クラッチで
手前がSL90のマニュアルクラッチ

左のドリブンギアで一次減速比が決まります
STとSLは共通サイズでしたよ

SLのクラッチを分解してみたw

んん〜〜程度良し
長い事使われてない様子だでしたが
フリクションプレートも良好で
軽ぅ〜く表面をペーパーでさらってから
オイルを浸しながら組み治します

シフターシャフトもマニュアル用に組み替えて
クラッチも装着!

やっとマニュアルになった〜

国内モデルのマイティはこれが純正なんですがwww

続いて腰上に参ります
まずはシリンダースタッドを4本立てる

ピストンは国内マイティの良品を調達しておいたので
オイルに浸して組みます

シリンダーをスポッとなww

ええんでないでしょうか

続いてヘッドワークに

ヘッドの洗浄まではやっておいたので
バルブの擦り合せをクリクリとやる

夜中に考え事しながらこれやるのが結構好きww

考え事とゆうか妄想です
今年の夏は海に行って〜BBQして〜釣りして〜
とかねwww

妄想しながらヘッド完成w

バルブシールは新品に変えてから
ロッカーアームまで組み込んでおきます

CS系のエンジンはこの段階でカムシャフトは
組んではダメなのです

そして出来上がったヘッドを載せます

この時にカムスプロケットをカムチェーンに掛けて
ヘッドの中に仕込んでおく事、
現行の4MINIと違ってカムスプロケの外側から
カムシャフトを差し込む構造です

んで、ヘッドカバーを被せてトルクレンチで締め上げます

出来やした
ここでカムチェーンのテンショナーと
タペットクリアランスを調整して
後は細かなカバーを被せればエンジン完成です

エンジンは一つ一つの部品に
異常が無いかをチェックしながら慎重に組むので
結構神経を使うんですねw

うぅ〜〜疲れるぅ〜www


あ、それから団長のBSAですが
団長が国産現行車への乗り換えを検討し始めたので
欲しい方がいれば売ろうかとw
(団長が売れと言えば売らねばなりません。。)

安売りはしたくないみたいなので
真面目に欲しい方がいたらどうぞwww
















[PR]
by chikichiki1113 | 2015-05-19 23:54 | Comments(0)

ウォークスルーバン車検

今回は車の車検です
自分のウォークスルーバンですが
もうじき車検切れるな〜とは思ってましたが
有効期限が日曜日w

これはいかんと急いで予約して金曜日に受けてきました

乗車定員が2人なので補助席をと
変なロールバーみたいなのを装着!
一応二つ共に純正品

跳ね上げシートなんで普段付けときたいんですが
バイクを積む時に絶妙に邪魔になるw

付けるのは車検の時だけだなw

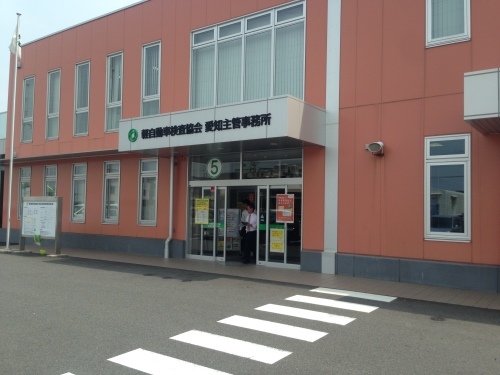

ここが検査場の軽自動車検査協会
以前は八事にありましたが港区に引っ越してました

印紙だの重量税だの払って書類作って〜
ヘッドライトの光軸調整の為に向かいの
テスター屋さんに入ったらなんと、、

光量が足りないww

がーーーーん。

しかもこの車のライトはHIDで体感的にはめちゃ明るいのにww

仕方ないので近所のホームセンターに入って

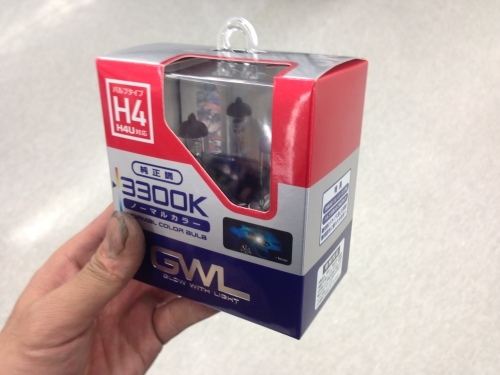

H4バルブ購入w

マイナス¥980ー(微妙に安いなw)

駐車場でボンネットオープン
こいつが外したHIDのバーナー
ライト本体への取り付け座金は純正H4と同じなので
買ったH4バルブと交換します

HIDはムカついたのでバラストの線で引っこ抜きましたww

再びテスター屋に戻り
おっちゃんに計測してもらう

無事にOKだそうですw
見た目はHIDのが抜群に明るいのに
H4のが光量出るとわww

んで、検査ラインに侵入
なんか軽トラばっかじゃないかw

右のミラーが魚眼レンズみたいなミラーなのに
何も言われなかったけどいいのかな?

無事にライン通過〜
これでまた2年乗れるはず、壊れなければwww

帰ってからライトはHIDに戻してしまいましたw
だって実際明るいしww

便利なウォークスルーバン、後何年走るだろうか。。。








[PR]
by chikichiki1113 | 2015-05-17 14:25 | Comments(0)

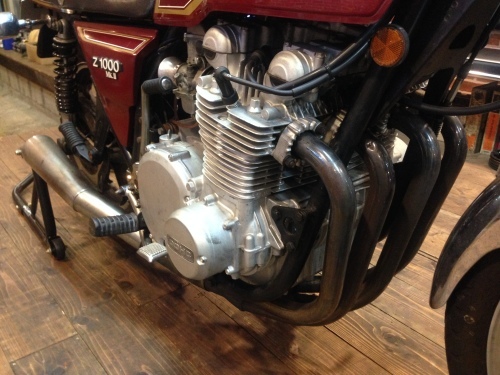

KZ1000修理(完)

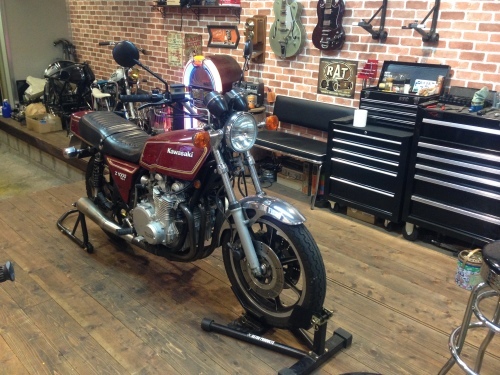

さてさてまたKZ1000の続き
調子は良くなりましたがオイル漏れがありますので
ついでに治そうとの事

オイルパンやらいろんな所から滲んでます
先にある程度分解して漏れる箇所を特定しておきました。
ガスケットとオイルシールも入荷したので分解〜

まずはマフラーを外してオイルを抜きます

続いてスプロケットカバーオープン
チェーンとスプロケットも外す

スプロケットを外したらクラッチのプッシュロッドを抜く
ここのシールも痛み安い構造ですね

この前、僕のアイアンはコイツがボキっと折れたのですwww

そしてそのままシフターカバーを開ける
ここのガスケットも交換します

さらに反対側へ

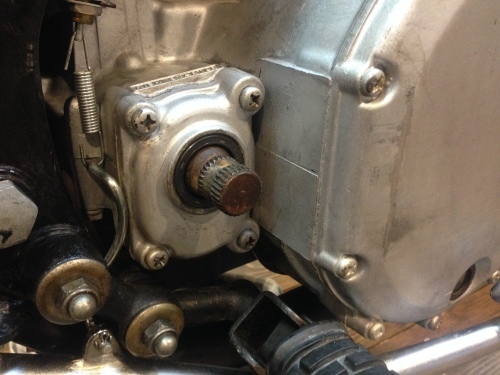

キックシャフトの付け根のシールも漏れてますので

キッカーシャフトカバーごと外す

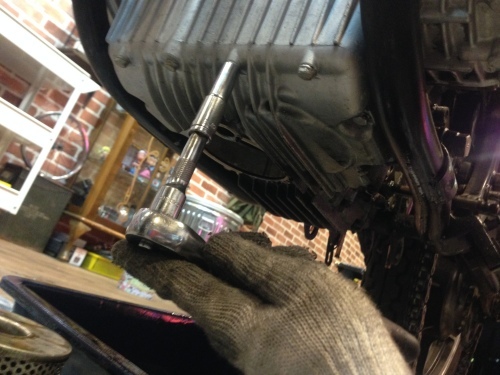

そして最後は大物、車体の真下に潜り込み
オイルパンを外します

えいやー!取れた〜
もはや全てがオイルでギトギトですYo〜ww

オイルパンを外して下からエンジンを除くと
クランクもミッションも丸見え
んん〜ケースもキレイなもんですな〜

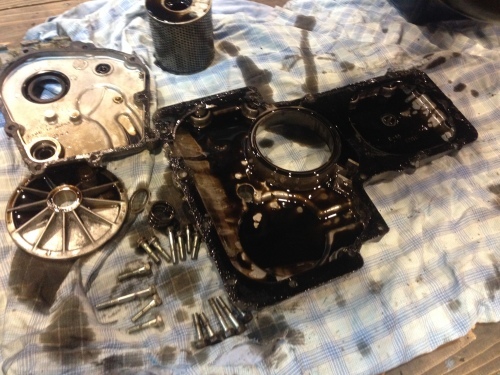

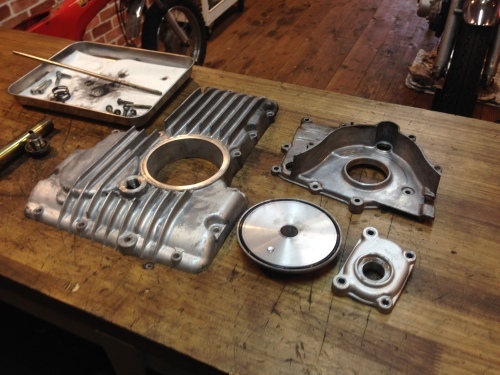

そしてこの外したカバー達のガスケットを剥がして
綺麗に洗浄する

出来ましたw
何が一番大変って、このガスケットを剥がして
洗浄する作業です
チョー時間かかったしwww

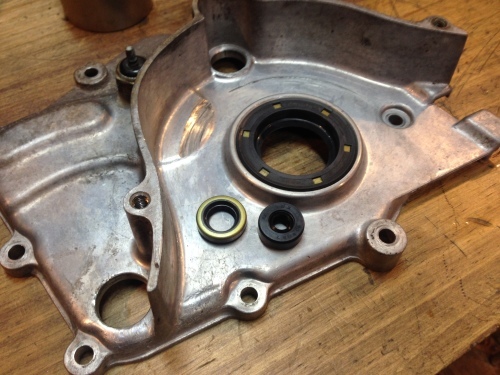

ミッションカバーはオイルシールも交換
メインシャフトシール、クラッチロッドシール、
シフターシャフトシールの3箇所

キッカーカバーもシールを交換

よしついでだ、コイツから組もうw
バチっとなwww

続いてミッションカバーも付けます
クラッチのロッドとスプロケットスペーサーは
シールとの当たり面が若干エグれてますので
ひっくり返して装着します

せっかくシールが新品でも
シャフトが痩せてたらまた漏れちゃいますからね
但しこれはシャフトの両端が同形状の場合のみです

そしてオイルパンも新しいガスケットと共に装着
床に寝っ転がって作業してたら近所のおばあちゃんが
心配そうにずっと見てたwww

ふぅ〜〜付いたっぺ〜

さらにスプロケットカバー
ここにもシフターシールがあるので交換

しかもコイツは裏側からもシールがw
グリスを封入してシールを打ち込む
シフターシールは3個も付いてるんですね〜

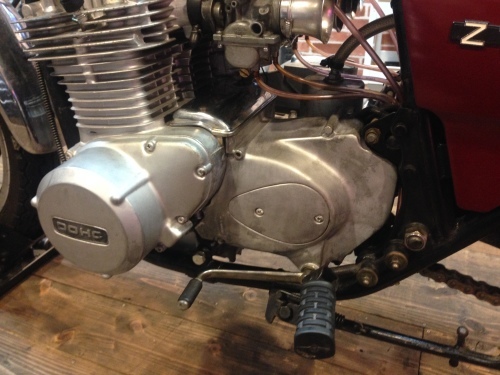

で、カバー装着
ひたすら油汚れを落としながら組みました

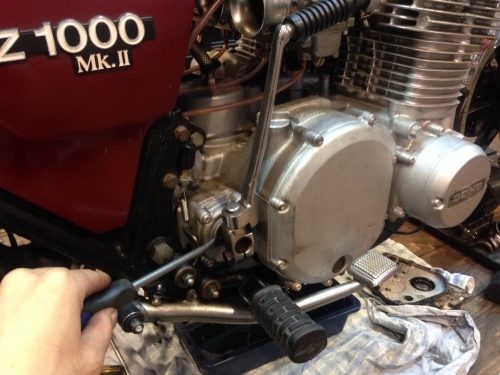

ステップとチェンジペダルも組んで完成

最後にマフラーも装着して完成〜

新しいオイルを入れて下回りのチェック
ここでいきなり漏れてきたら工具投げてもう家に帰りますねwww

結果はバッチリ、もう夜も遅いのでこのまま明日まで放置

明日試乗して問題無ければ納車でーす

丸一日掛かりましたね〜
検討はついてましたが割と大変な作業でしたw
しかし旧車の下回りがオイル漏れも無くカラっとしてて綺麗だと
メチャ気持ちいいもんですね〜


























[PR]
by chikichiki1113 | 2015-05-14 21:41 | Comments(0)

DS1100修理

昨日は一日雨、、、で、今日はクソ暑いww
たまらん天気ですねw
今日はドラッグスター1100のタイヤ交換!

最近70年代の古いバイクばかりやってましたが
ウチは旧車専門店じゃありませんww
(もちろん古いオートバイは好きですがw)

只の修理屋なので現行車や50ccスクーターも修理しますので
なんなりとご相談をw
あ、インジェクション車は苦手ですww

以前ショベルも修理させて頂いたオーナーですが
DS1100と2台持ち、
以前スポーツスターを修理させて頂いたお客さんと
知り合いだったらしく世間の狭さを痛感w
名古屋のバイク乗りの相関図を作ったらみんな繋がるんじゃないかコレわww

リアタイヤがツルツルなんで交換です

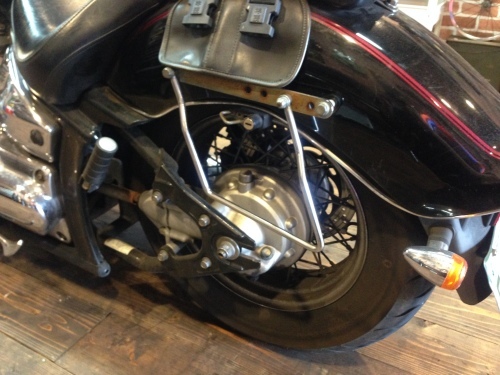

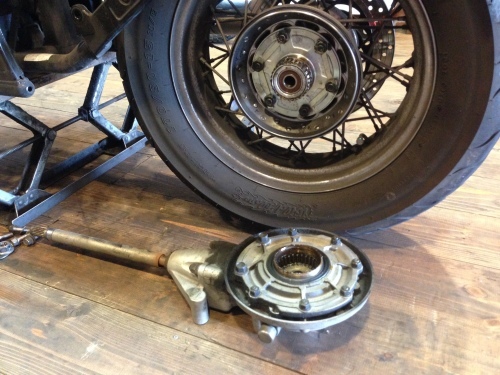

DS1100はチェーンではなくシャフトドライブですね

とりあえずシャフトを外してジャッキを上げまくる

取れました、ボロりとw

この新品タイヤに交換しますがサイズは170。。。

中々の強敵なんじゃないかw

もちろんタイヤチェンジャーなんてハイテク機器は無いので
手でやります
サイズがデカかったり扁平タイヤはコツが要りますが
基本、タイヤの付け変えは手で出来るもんですよ

バール三刀流で無事に成敗
原付クラスなら二刀流で勝てますねw

右が新品、左が外したやつw

ツルンツルンだwww

そしてカーボンでギトギトだったホイールも
ゴシゴシ洗って綺麗にしましたw

商売的にはやってはいけないのですが
こんな時しかホイールって荒い難いしw
汚いまま組むのかと思うとつい洗ってしまうwww

そして新しいタイヤを組み込み
タイヤワックスを塗ってホイール完成

後は車体に戻して試乗すれば完成

OKです。
新品タイヤは一皮剥けるまでは逆に滑り安いので
気を付けて下さいw
タイヤ替えたからっていきなり倒して曲がるのは
危険ですので止めましょうwww









[PR]
by chikichiki1113 | 2015-05-13 18:19 | Comments(0)

マイティーDAX

GWと週末が終わったので溜まっていた
部品をまとめて発注して
次の仕事です

ちょっと修理に間が空いたので
ほったらかしだったマイティを進めようw

エンジンを解体してSTOPしてましたが
国産マイティのミッションをゲットしたので組みます

僕の車体はアメリカ版なので遠心クラッチの3速
今回調達したのは国内のマニュアルクラッチの4速

クラッチは交互性もあるので
最終的にマニュアルか遠心かは替えれますが
シフトパターンがマニュアル4速だな〜
まいいか、ミッションはこれしかないから組もう

クランクとミッションを入れてケース完成
CS90やCL90と共通クランクですが
ST90のみセンターガスケットが違います
前回はここだけガスケット買い直したしw
ややこしいなぁもう〜

続いてオイルポンプを分解して掃除
小サビで少し動きが渋くなってました

ポンプの位置はココ
これもCS90とは形状が違います

そして反対側
ニュートラルセンサーを埋め込んで

カムチェーンテンショナーも組み込む

テンショナーガイドとカムチェーンも付けたら
オイルポンプのアイドルギアーをぶっ刺す

テンショナーの動きを確認してこれでOK
ヘッドを組むまでテンショナーは緩めておきます
さらにジェネレーターとステーターコイルも組んで
こっち側はほぼ完成

また反対側に戻ってシフトフォークやらクラッチやら組み付け

とりあえずこのST90の遠心クラッチを付けたものの、、

せっかく4速にしたならマニュアルにしたいw
ちょっと思うともう止まらんもんですwww

ヤフオクでST90を探すも無し
CS90なら腰下ASSYが有りましたw

作業STOPしてもうネットに夢中www
せっかくブロックタイヤ付いてるし砂場でブイブイ言わしてみたいしw
遠心だと山とか登れないしwww

ううぅ〜〜んw
やっぱマニュアルにしたい。。。

またしばらく部品探しますwww














[PR]
by chikichiki1113 | 2015-05-11 21:51 | Comments(0)

カテゴリ

全体
一般修理
エンジン修理
在庫車(50~125cc)
在庫車(125~750cc)
在庫車(750cc~)
在庫車(自転車)
在庫(パーツ、その他)
未分類

以前の記事

2015年 12月
2015年 11月
2015年 10月
2015年 09月
2015年 08月
2015年 07月
2015年 06月
2015年 05月
2015年 04月
2015年 03月
2015年 02月
2015年 01月
2014年 12月
2014年 11月
2014年 10月

最新のコメント

> snakeさん お..
by chikichiki1113 at 16:57
有難う御座います! し..
by chikichiki1113 at 20:55
何時も楽しみに拝見してお..
by 勉強になります at 16:29
> Nishioさん ..
by chikichiki1113 at 15:13
いつもありがとうございま..
by Nishio at 14:26
> Nishioさん ..
by chikichiki1113 at 16:35
ありがとうございます!!..
by Nishio at 22:01
是非見積もりよろしくお願..
by Nishio at 16:09
お待たせしてすいません!..
by chikichiki1113 at 15:31
こんにちは!! キ..
by Nishio at 13:03

画像一覧
